Descripción

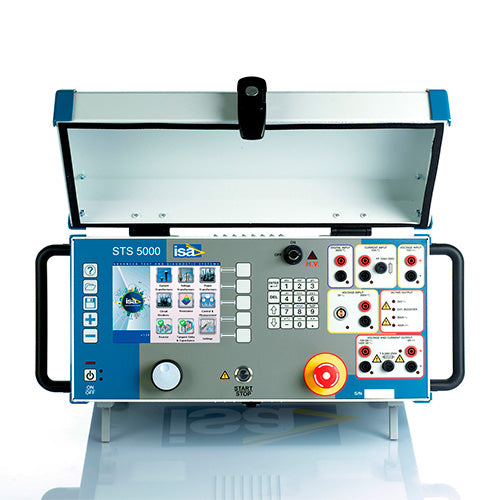

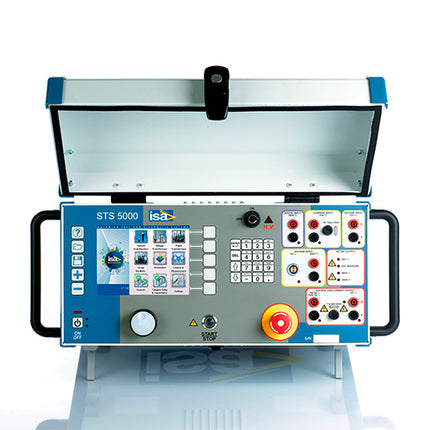

El STS 5000 es el equipo más completo de la familia STS, diseñado para pruebas según las normas internacionales. Puede realizar pruebas en transformadores de corriente (TC), tanto convencionales como no convencionales, utilizando el protocolo IEC61850-9-2. También puede probar TC, TP y divisores capacitivos convencionales y no convencionales. Además, realiza pruebas en transformadores de potencia para medir la relación de transformación, resistencia de devanados y tensión soportada. Asimismo, es capaz de probar interruptores de potencia, cuchillas de potencia, generadores y motores, entre otros equipos. Este equipo ofrece mediciones precisas y completas para una amplia gama de aplicaciones en subestaciones eléctricas.
| Generador principal |
Ajuste automático de salidas |
| Salida de alta corriente CA |
Hasta 800 A; 4800 VA; frecuencia ajustable 15-500 Hz |
| Salida de alta corriente CD |
Hasta 400 A; 2600 W |
| Salida de baja corriente CA |
Máxima corriente 6 A o 3 Aca; máxima tensión 70 Vca o 140 Vca |
| Salida de baja corriente CD |
Máxima corriente 6 Acd; máxima tensión 65 Vcd |
| Salida de alta tensión CA |
2000 Vca (con alimentación de 230 Vca) |
| Medición de entradas de generadores externos |
Tensión y corriente de generadores externos/internos |
| Cronómetro |
Entrada digital con selector NA/NC |
| Ángulo de fase |
Alcance: 0° a 360°; resolución: 0.01°; exactitud: ±0.1° |
| Dimensiones |
450 x 400 x 230 mm |
| Peso |
29 kg |
