Altanova

El sistema de prueba e-KAM es un equipo totalmente automático diseñado para pruebas de inyección primaria en transformadores de corriente. Permite realizar pruebas de polaridad, burden y relación de transformación. Ofrece la capacidad de medir la impedancia de línea y la resistencia de paso. El sistema e-KAM se compone de dos unidades: la unidad de control y el módulo de alta corriente BUX. La unidad de control facilita la selección y programación de pruebas a través de una pantalla a color interactiva. El módulo BUX proporciona una salida de corriente de hasta 2000 A (ampliable con módulos opcionales hasta 5000 A). El control se simplifica mediante una perilla selectora giratoria y un menú interactivo, lo que permite una configuración rápida y segura del plan de pruebas programado. Funcionamiento Totalmente automático Componentes Unidad de control y unidad de alta corriente portátiles Frecuencia de salida Variable: 15 - 500 Hz Salida de alta corriente Según BUX: 2000 A, 3000 A y 5000 A Control Local mediante pantalla gráfica a color Software PADS – Software de Diagnóstico para Equipos de Potencia Interfaces USB y Ethernet para conexión a PC Programación Menú interactivo de fácil configuración Plantillas de prueba Configurables por el usuario Salida de tensión 220 V Potencias de salida 1500, 4000 y 5000 VA Frecuencia De 15 a 500 Hz y de 15 a 50 Hz Corriente CA/CD Hasta 10 A Tensión CA Rango alto hasta 300 Vca, rango bajo hasta 3 Vca Tensión AC/DC Hasta 10 Vcd Medición de ángulo de fase Alcance entre 0-360°, resolución de 0.01°, exactitud de <15° Alimentación 100-230 V ±15%, 50-60 Hz, corriente de salida 16 A Dimensiones 450 x 400 x 230 mm Peso 17 kg Dimensiones BUX 3000 Diámetro externo 190 mm, altura 120 mm

Leer Más Menos

El TD 1000 Plus es un sistema de pruebas avanzado, diseñado especialmente para plantas de distribución, smart grid y de energías renovables. Con él podrá probar los tipos de relevadores siguientes: Distancia (con 3 equipos) (21). Sincronización (25). Térmica (26). Bajo/Sobre voltaje (27/59). Direccional de Potencia (32/92). Este sistema es adecuado para la calibración y prueba de relés de protección. El dispositivo incluye una pantalla para mostrar las lecturas. Tipo de relé Distancia, Sincronización, Térmica, Voltaje, Potencia Aplicaciones Plantas de distribución, Smart Grids, Energías renovables Voltaje de alimentación 230 V ± 15% Funciones Calibración, prueba, simulación Pantalla Gráfica Interfaz USB

Leer Más Menos

El RELTEST 1000 es un sistema de pruebas avanzado, diseñado para plantas de distribución, redes inteligentes y energía renovable. Se pueden probar relevadores de distancia y dispositivos de sincronización. También relés de bajo y sobre voltaje, y relés de potencia direccional. Incluye relés de sobrecorriente instantánea y de tiempo inverso. Además, soporta relés de recierre automático y protección diferencial. El uso del RELTEST es extremadamente fácil y se puede controlar localmente o desde un PC. Salidas de Tensión Tres salidas de tensión alterna, ajustables por separado Rango de salida 0 a 100 Vca o a 400 Vca Conexión 4 conectores de seguridad (3 fases y el neutro común) Precisión ± 0.5% de la salida, ±0.2% del rango Distorsión 0.1% Ángulos entre voltajes Ajustables de 0° a 360° Resolución angular 0.5°; precisión: 1° Aislamiento Salidas aisladas de las principales y la tierra Potencia por fase 20 VA continuos, al voltaje máximo Cuarto Generador de Tensión Ajuste independiente de amplitud de falla y prefalla Rango del cuarto generador 13 V o 130 Vca Potencia disponible del cuarto generador 6 VA continuos, al voltaje máximo Salida Principal de Corriente Neutro aislado de las salidas de voltaje y conmutable a los tres conectores de las fases Rango de corriente principal 15 Aca Potencia disponible 25 VA continuos, a 15 A Segundo Generador de Corriente Ajustable de forma independiente con rangos de 0,1 A y 1 Aca Potencia del segundo generador 3 VA continuos, a la corriente máxima Salida de Frecuencia Ajustable de 40 Hz a 400 Hz Simulador de Baterías Valores de tensión seleccionables: 110, 48, 24 Vcd ± 15% Temporizador Temporizador electrónico digital con arranque y terminación automáticos Dimensiones 46 x 35 x 17 cm Peso 13 kg

Leer Más Menos

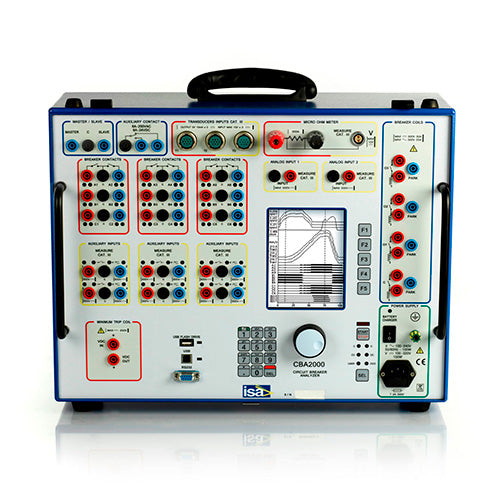

El CBA 2000 es un equipo autónomo diseñado para facilitar su uso en campo sin necesidad de una PC. Cuenta con un teclado integrado de 12 teclas para programación y una pantalla LCD de 240 x 320 píxeles con retroiluminación. El menú del equipo se puede programar en varios idiomas, incluido el español, para mejorar el control. Incorpora un analizador de desplazamiento y velocidad. La medición de resistencia de contactos es dinámica y estática gracias a su micróhmetro de 200 A. Posee una pantalla gráfica de alto brillo visible incluso bajo la luz solar directa. No requiere conexión a una PC para la programación y tiene una memoria interna para almacenar hasta 500 resultados de pruebas y 64 ensayos predefinidos. Contactos por fase 6 (mide hasta 18 contactos y 18 contactos de resistencias de pre-inserción) Entradas de contacto de tiempos auxiliares 12 Bobinas de cierre/apertura 2 (opcionalmente se pueden solicitar 2 bobinas adicionales) Entradas de transductores de desplazamiento 3 Entradas analógicas de aplicación general 2 Micróhmetro Incorporado de 200 A (opcional, no incluido) Controlador de bobina Electrónico Tensión de ensayo de contactos 24 V Corriente de prueba de los contactos principales 50 mA Voltaje de prueba 24 V, de 20 a 300 V Corriente de ensayo 2 mA Rango de muestreo 20 kHz a 20 Hz (seleccionable por el usuario) Duración máxima de grabación 1000 s Resolución de medición de entrada análoga 16 bits Alimentación 85 a 265 Vca; 50 – 60 Hz / 100 a 350 Vcd Batería interna NiMh Peso (unidad básica) 13 kg Peso (con módulo de micróhmetro) 15 kg Dimensiones 490 x 370 x 240 mm

Leer Más Menos

El DRTS 33 es un equipo de ensayo diseñado para diversas tecnologías de relés, incluyendo electromecánicos, de estado sólido y relés numéricos. Puede realizar pruebas en relés de distancia, dispositivos de sincronización y relés de sub/sobre tensión. También es compatible con relés de potencia direccional, relés de campo y relés de corriente de fase inversa. Además, el equipo puede ensayar relés de tensión de secuencia de fase y relés de secuencia incompleta. La fuente DRTS 33 es adecuada para el ensayo de relés, medidores de energía y convertidores de medida. Tipo de relé Electromecánicos, de estado sólido, numéricos Pruebas Relés de distancia, sincronización, sub/sobre tensión, potencia direccional Aplicación Medidores de energía, convertidores de medida Salidas de corriente 3 salidas de 32 A Salidas de voltaje 3 salidas de 300 V Interfaz Opcional IEC61850-8 Tecnología DSP de señal digital múltiple Control Panel local o mediante PC Protocolo de comunicación Ethernet Precisión Clase 0.1

Leer Más Menos

El sistema multifuncional T 2000 es ideal para pruebas en equipos de subestaciones, incluyendo transformadores de corriente (TC), tensión (TV) y de potencia (TP). También realiza pruebas en relevadores de protección, medidores de energía y transductores. Permite pruebas de relación, polaridad y burden en transformadores, tanto en modo tensión como corriente. La medición de la resistencia de devanados y burden en TC es otra capacidad clave. Además, realiza pruebas de tensión soportada y polaridad por impulsos. El T 2000 es una solución integral y versátil para garantizar la seguridad y eficiencia de los sistemas eléctricos. Tipo de prueba Transformadores de corriente (TC), tensión (TV) y potencia (TP), Relés de protección, medidores de energía y transductores Pruebas TC Relación, polaridad, burden, curva de excitación, resistencia de devanados, tensión soportada, polaridad por impulsos Pruebas TV Relación, polaridad, burden, relación transformador electrónico, tensión soportada, protección de sobrecorriente secundaria Pruebas TP Relación por TAP, resistencia estática y dinámica de los contactos cambiadores de TAP Generadores Principal (CA/CC), auxiliar de voltaje CA, auxiliar de voltaje CC Salida principal Alta corriente CA, baja corriente CA, baja corriente CC, impulsos de corriente, alto voltaje CA, bajo voltaje CA Ajuste de salida Mando de control Pantalla Gráfica LCD Interfaz RS-232 Software TDMS compatible con Windows Función adicional Osciloscopio para mostrar ondas de voltaje y corriente Entradas de medición Dos entradas independientes para corriente y voltaje (alto/bajo) Impresora Térmica opcional para curva de saturación de TC y resultados Contacto de salida auxiliar Simula el interruptor por entradas START y STOP

Leer Más Menos

El DRTS 34 es un equipo de ensayo diseñado para diversas tecnologías de relevadores, incluidos los electromecánicos, de estado sólido y numéricos. Este equipo puede realizar pruebas en relés de distancia, sincronización y sub/sobre tensión. También es compatible con relés de potencia direccional y de campo. Además, puede probar relés de corriente de fase inversa y tensión de secuencia de fase. Este equipo cuenta con protección contra sobrecarga en las salidas de corriente y voltaje. El DRTS 34 se puede manejar directamente desde el panel frontal mediante una pantalla gráfica a color tipo LED. Salidas de Corriente 3 salidas de 0 a 32 Aca, 1 salida de 0 a 96 Aca Potencia de Salida (típica) 3 salidas de 430 VA a 32 A, 1 salida de 1000 VA a 64 A Exactitud de Corriente Típica ± 0.02% del valor ± 0.01% del rango, garantizado el 0.04% del valor ± 0.01% del rango Distorsión de Corriente 0.05% típica, 0.15% garantizada Resolución de Corriente 0.1 mA a 32 A Salidas de Tensión 4 salidas de 0 a 300 V, 1 salida de 0 a 600 V Exactitud de Tensión Típica ± 0.025% del valor ± 0.01 del rango, garantizado ± 0.06% del valor ± 0.015% del rango Distorsión de Tensión 0.15% típico - 0.03% garantizado Resolución de Tensión 0.4 mV a 12.5 V; 10 mV a 300 V Frecuencia de Salida 0 a 3000 Hz (tensiones y corrientes)

Leer Más Menos

El sistema multifuncional T 3000 es ideal para realizar pruebas exhaustivas en equipos de subestaciones. Compatible con transformadores de corriente (TC), tensión (TV) y potencia (TP), así como relevadores de protección, medidores de energía y transductores. Realiza pruebas de relación TC en modo tensión y corriente, polaridad y burden, curva de excitación y resistencia de devanados. También efectúa pruebas de tensión soportada y polaridad por impulsos. El T 3000 incluye tres generadores independientes y una pantalla gráfica LCD para un control y visualización precisos. Facilita la transferencia de resultados a una PC mediante interfaz RS-232. Tipo de Producto Equipo de prueba para mantenimiento de subestaciones Marca ALTANOVA Modelo T 3000 Salida de Voltaje 1200 V Alimentación 115 V Generadores Tres generadores independientes Pantalla Gráfica LCD Interfaz Serial RS-232 Software TDMS (compatible con Windows 98) Funciones Adicionales Osciloscopio, medición de entradas externas

Leer Más Menos

El DRTS 66 es un equipo de prueba trifásico diseñado para evaluar relés, medidores de energía y transductores. Este dispositivo es compatible con relés electromecánicos, de estado sólido, numéricos e IEC61850-8. Realiza pruebas exhaustivas en relés de distancia, sincronización y sobre/subtensión. También evalúa relés de potencia direccional, campo y corriente de fase inversa. Permite la simulación precisa de condiciones de falla y la verificación del correcto funcionamiento de los relés. Salidas de Corriente 6 salidas de 0 a 32 A CA Salidas de Voltaje 6 salidas de 0 a 300 V CA Potencia de Salida 6 x 430 VA a 32 A Exactitud ± 0.04% del valor ± 0.01% del rango Distorsión 0.15% garantizado Frecuencia de Salida 0 a 3000 Hz Ángulo de Fase -360 ° a +360 ° Simulador de Batería 0 a 260 V CD / 1 A Entradas Binarias 12 entradas Salidas Binarias 4 salidas

Leer Más Menos

El STS 4000-TD5000 es un equipo multifunción para pruebas exhaustivas en transformadores de corriente y potencial. Realiza pruebas de relación, polaridad y ángulo de fase en tensiones y corrientes. Mide carga secundaria, curva de excitación y resistencia de devanados. Incluye pruebas de tensión soportada en C.A. y bobinas Rogowski (opcional), midiendo tangente delta, factor de disipación, potencia y capacitancia. Control del software TDMS para gestión de datos, tendencias y análisis histórico. PADS opcional para pruebas, evaluación y reporte automático. Tipo de Producto Probador multifuncional Aplicaciones Transformadores de corriente y potencial, transformadores de potencia, interruptores Mediciones Relación de transformación, polaridad, ángulo de fase, carga secundaria, resistencia Pruebas Adicionales Tensión soportada en C.A., bobinas Rogowski, tangente delta, factor de disipación Software TDMS para gestión de datos, PADS (opcional) para automatización Seguridad Llave de seguridad, paro de emergencia, relevador de A.T. Generador Integrado Cuatro salidas: baja corriente CA/CD, alta tensión CA, baja tensión CA Entradas de Medición Tres entradas: tensión CD, tensión CA, corriente CA/CD Exactitud ±0.05% lectura ±0.05% del alcance (típica, salidas) Interfaces Ethernet, USB

Leer Más Menos

El STS 5000 es el equipo más completo de la familia STS, diseñado para pruebas según las normas internacionales. Puede realizar pruebas en transformadores de corriente (TC), tanto convencionales como no convencionales, utilizando el protocolo IEC61850-9-2. También puede probar TC, TP y divisores capacitivos convencionales y no convencionales. Además, realiza pruebas en transformadores de potencia para medir la relación de transformación, resistencia de devanados y tensión soportada. Asimismo, es capaz de probar interruptores de potencia, cuchillas de potencia, generadores y motores, entre otros equipos. Este equipo ofrece mediciones precisas y completas para una amplia gama de aplicaciones en subestaciones eléctricas. Generador principal Ajuste automático de salidas Salida de alta corriente CA Hasta 800 A; 4800 VA; frecuencia ajustable 15-500 Hz Salida de alta corriente CD Hasta 400 A; 2600 W Salida de baja corriente CA Máxima corriente 6 A o 3 Aca; máxima tensión 70 Vca o 140 Vca Salida de baja corriente CD Máxima corriente 6 Acd; máxima tensión 65 Vcd Salida de alta tensión CA 2000 Vca (con alimentación de 230 Vca) Medición de entradas de generadores externos Tensión y corriente de generadores externos/internos Cronómetro Entrada digital con selector NA/NC Ángulo de fase Alcance: 0° a 360°; resolución: 0.01°; exactitud: ±0.1° Dimensiones 450 x 400 x 230 mm Peso 29 kg

Leer Más Menos

El equipo multifunción ALTANOVA IST20175 realiza pruebas exhaustivas en transformadores de corriente (TCs) convencionales y no convencionales mediante el protocolo IEC61850-9-2. Mide la relación de transformación, la polaridad y el ángulo de fase en modos de tensión y corriente. El dispositivo determina la carga secundaria y genera una curva de excitación o saturación del núcleo magnético. También evalúa la resistencia de los devanados y realiza pruebas de tensión soportada en C.A. Además, prueba bobinas tipo Rogowski y mide la tangente delta, el factor de disipación y la capacitancia. La unidad es capaz de probar transformadores de corriente, transformadores de potencial, transformadores de potencia, interruptores de potencia, cuchillas desconectadoras, motores, generadores, apartarrayos, boquillas, capacitores, redes de tierra y líneas de transmisión. Tipo de prueba Transformadores de corriente (TCs), transformadores de potencial (TPs), transformadores de potencia Protocolo IEC61850-9-2 Salida de alta tensión CA Hasta 2000 V; 1.25 A; 2500 VA; 60 s; Frecuencia ajustable de 15-500 Hz Corriente de salida (baja corriente CA) 6 A o 3 Aca Tensión de salida (baja corriente CA) 70 o 140 Vca Potencia de salida (baja corriente CA) 360 VA Frecuencia (baja corriente CA) 15-500 Hz Corriente de salida (baja corriente CC) 6 Acc Tensión de salida (baja corriente CC) 65 Vcc Potencia de salida (baja corriente CC) 360 W Conectividad Ethernet, USB

Leer Más Menos

El equipo de prueba TDX 5000 se utiliza para realizar la medición de tan delta, factor de disipación y capacitancia en transformadores. Este equipo opera a la frecuencia de la red o en una amplia gama de frecuencias de 1 hasta 500 Hz. Los circuitos de medición TDX 5000 emplean tecnología patentada que incorpora un condensador de alto voltaje de referencia. Cuenta con valor de 200 pF y una tangente delta mejor de 0.005%. El puente resistivo de referencia tiene una precisión mayor a 0.01% y un desvío térmico menor que 1 ppM/°C. Esto hace al TDX 5000 un equipo de medición confiable. Medición de capacitancia 1 pF a 5 µF Resolución 6 dígitos (o 0.01 pF) Exactitud ±0.03% del valor ±0.1 pF Rango de medición 2 5 µF a 200 µF Resolución 6 dígitos (o 0.01 nF) Exactitud ±0.1% del valor ±0.1 pF Rango de medición tan delta 0 a 10% Resolución 6 dígitos (o 0.000001%) Exactitud 0.05% del valor ±0.005% Tensión de salida Hasta 12 kV

Leer Más Menos

El sistema probador de baterías BTS 200 MKII es ideal para determinar la condición de carga de las celdas en bancos de baterías. Las baterías son componentes esenciales de las subestaciones, asegurando la alimentación en caso de fallas. Permite realizar pruebas de ciclo de descarga con eficiencia y portabilidad. El equipo permite realizar mediciones de tensión de la batería, corriente de descarga y capacidad de la batería. Los parámetros de prueba se configuran directamente en el teclado del equipo. El software BTSWA permite la conexión USB a una PC para programar ensayos y generar informes tabulares y gráficos. Corriente máxima de descarga según tensión (240 V/220 V) 70 A Corriente máxima de descarga según tensión (140 V/110 V/48 V/24 V) 130 A Rango de medición de corriente 0 a 130 A (0 a 1300 A con cargas externas opcionales) Exactitud de la medición de corriente ± 1 % del valor, ±0.2 % del alcance Rango de ajuste del umbral mínimo de tensión 20 V a 270 V (pasos de ± 1 V) Tensión de flotación máxima 270 V Rango de medición de tensión de la batería 0 a 300 V Exactitud de la medición de tensión ± 1 % del valor, ± 0.2 % del alcance Ajuste de tiempo máximo de prueba 0 a 15 horas o infinito Memoria interna 8 secuencias descargables no volátiles
