Osciloscopios

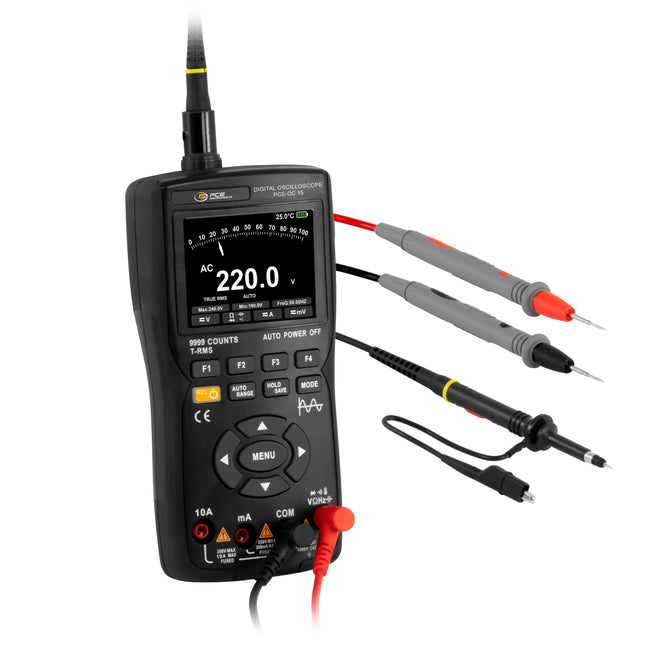

Osciloscopio con función multímetro y generador de señales / 2 canales / Ancho de banda de 10 MHz / Tensión continua y alterna / Corriente continua y alterna / Incluye sonda y cables de prueba / USB-C / Alimentación por bateríaEste innovador osciloscopio 3 en 1 es la combinación perfecta de un potente Osciloscopio, un multímetro versátil y un generador de señales. Se ha desarrollado especialmente para técnicos del sector de la electrónica, ingenieros y usuarios aficionados que buscan un dispositivo compacto, versátil y de fácil manejo para llevar a cabo sus tareas de medición de forma eficiente. El osciloscopio de 2 canales ofrece un ancho de banda de 10 MHz y una frecuencia de muestreo de 50 MS/s, lo que permite registrar y analizar señales de forma fiable. Tanto si se trata de localizar averías en circuitos, observar formas de onda o analizar transitorios, este osciloscopio ofrece resultados claros y precisos. Gracias a su alta resolución y a su sencillo manejo, puede visualizar con facilidad incluso curvas de señales complejas. Puede guardar la captura de pantalla de la imagen del osciloscopio en la memoria interna y transferirla a un ordenador a través de la interfaz USB-C. El dispositivo también cuenta con amplias funciones de multímetro que cubren una amplia gama de mediciones. Entre ellas se incluyen mediciones de tensión (AC y DC), mediciones de corriente (AC y DC) mediciones de resistencia, mediciones de capacidad y la prueba de diodos. Otra práctica función integrada es la detección de tensión sin contacto, que permite detectar de forma fiable los cables bajo tensión. El generador de señales complementa este dispositivo generando señales en un rango de 1 Hz a 2 MHz. Admite diversas formas de señal, como señales sinusoidales, cuadradas, triangulares, de media onda, de onda entera, de ruido y de DC. Gracias a esta función el osciloscopio es especialmente útil para pruebas, simulaciones y desarrollo de circuitos. El diseño compacto y a la combinación de Osciloscopio, multímetro y generador de señales, convierten a este aparato en una herramienta indispensable para cualquiera que valore la eficacia y la precisión al trabajar con la electrónica.

Leer Más Menos

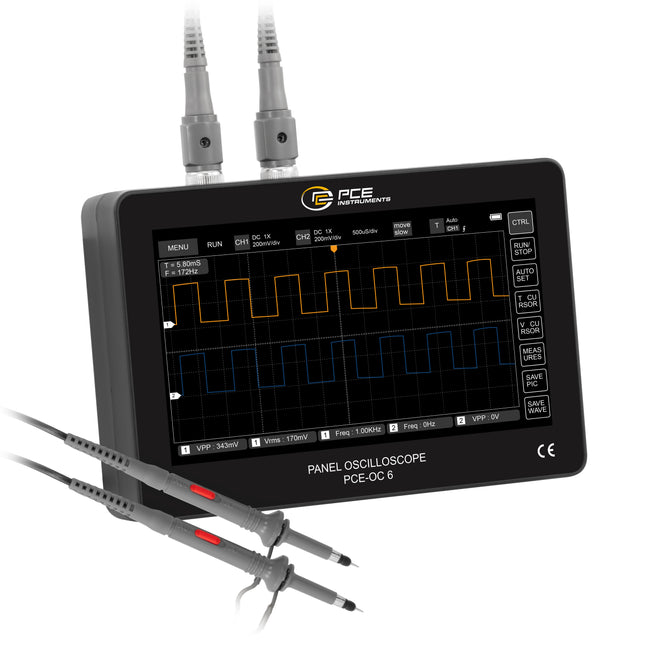

Osciloscopio de 2 canales / Pantalla táctil de 7" / Ancho de banda de 100 MHz / Memoria de 1 GB para capturas de pantalla / Interfaz USB-C / Frecuencia de muestreo de 1 GSa/s / TriggerEste osciloscopio destaca por integrar una frecuencia de muestreo en tiempo real de hasta 1 GSa/s y un ancho de banda analógico de 100 MHz por canal. Es ideal para la adquisición precisa de señales analógicas periódicas y digitales aperiódicas. El manejo del osciloscopio es intuitivo y dispone de una pantalla táctil LCD TFT a color de 7" con una resolución de 800 × 480 píxeles. Es un dispositivo portátil con unas dimensiones reducidas y ligero. El osciloscopio ofrece completas funciones de disparo (trigger simple, normal, automático) y una función de autoajuste que se activa con una sola tecla y que permite el ajuste rápido de las señales. Un módulo de protección de alta tensión integrado garantiza mediciones seguras permitiendo una tensión continua de hasta 400 V. El gestor de imágenes permite la vista en miniatura, la vista detallada, el paso de página, aumentar la vista y tener una vista panorámica. También dispone de una pantalla gráfica con figura de Lissajous para el análisis de amplitud, frecuencia y fase y una vista FFT para el análisis de armónicos. Integra una batería de litio de alto rendimiento con una capacidad de 6000 mAh con una autonomía de hasta 4 horas. Esto hace que el osciloscopio sea ideal para su uso móvil. La memoria interna de 1 GB permite guardar hasta 1000 capturas de pantalla y otros tantos conjuntos de datos de forma de onda. Los datos se pueden transferir a un ordenador como archivo a través de la interfaz USB-C. El contenido de envío incluye dos sondas de 100 MHz y accesorios, así como un adaptador de red con cable de datos. Gracias a todo ello este osciloscopio es un dispositivo ideal para analizar y diagnosticar interferencias de señal en circuitos, fuentes de alimentación o unidades de control, así como en el desarrollo de componentes electrónicos.

Leer Más Menos

El kit de sonda para vehículos eléctricos Triplett modelo TEV200 se conecta directamente a su multímetro digital, pinza amperimétrica o comprobador multifunción (MFT) y le permite realizar mediciones típicas: tensión, frecuencia, indicación de fase, secuencia de fase, diversas pruebas de RCD, resistencia de aislamiento, mediciones de baja ohmios, impedancias de línea y bucle (si el dispositivo de entrada de medición lo admite). Se conecta fácilmente mediante cable (tipo banana macho estándar) entre el punto de carga EVSE (conector tipo 2) y las entradas de medición del multímetro digital, la pinza amperimétrica o el MFT. Todos los cables del conector de carga están disponibles: L1, L2, L3, N, PE, CP y PP. El interruptor de simulación de estado del piloto de control (CP) integrado puede simular estados del vehículo con diferentes resistencias conectadas entre los conductores CP y PE. Puede utilizar los terminales de salida de señal CP para conectar su osciloscopio y comprobar la forma de onda y la amplitud de la señal CP. El error CP "E" simula el comportamiento de la estación cuando se establece un cortocircuito entre CP y PE. El kit de sonda cumple con la Directiva EMC (2014/30/UE), la Directiva de baja tensión (2014/35/UE) y las normas EN61010-1. Incluye un adaptador/convertidor IEC62196-2 Tipo 1 hembra a macho y una funda. Se conecta directamente a su multímetro digital (DMM), pinza amperimétrica o comprobador multifunción (MFT) Se conecta fácilmente mediante cable (tipo banana macho estándar) entre el punto de carga EVSE (conector tipo 2) y las entradas de medición del multímetro digital, la pinza o el MFT. Todos los cables del conector de carga están disponibles: L1, L2, L3, N, PE, CP y PP. Permite realizar mediciones típicas: voltaje, frecuencia, indicación de fase, secuencia de fase, varias pruebas de RCD, resistencia de aislamiento, mediciones de bajo ohmios, impedancias de línea y bucle (si el dispositivo de entrada de medición lo admite) Estado del piloto de control integrado (CP) (interruptor de simulación del vehículo): se pueden simular diferentes estados del vehículo: los estados del vehículo se simulan con diferentes resistencias conectadas entre los conductores CP y PE Terminales de salida de señal CP: utilice un osciloscopio para comprobar la forma de onda y la amplitud de la señal CP Simulación de error CP “E”: Simular el comportamiento de la estación cuando hay un cortocircuito establecido entre CP y PE Cumple con la Directiva EMC (2014/30/UE), la Directiva de baja tensión (2014/35/UE) y las normas EN61010-1 Incluye: Incluye (1) adaptador/convertidor IEC62196-2 Tipo 1 hembra a macho y estuche Especificaciones: Ver TEV200

Leer Más Menos

El kit de prueba para cargadores de vehículos eléctricos Triplett modelo TEV500 PRO prueba las estaciones de carga mediante diagnósticos básicos y avanzados. La prueba previa PE verifica el conductor PE para detectar la posible presencia de voltaje peligroso contra tierra. Con el selector giratorio de estado CP (Control Pilot) se pueden simular varios estados del vehículo. Puede usar los terminales de salida de señal CP para conectar su osciloscopio y comprobar la forma de onda y la amplitud de la señal CP. El error CP "E" simula el comportamiento de la estación cuando se establece un cortocircuito entre CP y PE. El error PE (falla a tierra) simula la interrupción del conductor PE. Al presionar el botón de prueba CCID TRIP, se establece una conexión entre L1 y PE y el CCID de la estación debe interrumpir el proceso de carga. Un LED indicador de fase se iluminará cuando haya voltaje de fase en L1 en el conector de carga. Las salidas de los terminales de medición L1, L2(N), PE y PP se conectan directamente a los conductores L1, L2(N), PE y PP de la estación de carga probada. Puede usar su multímetro digital para visualizar rápidamente las lecturas de voltaje en estas líneas. La norma SAE J1772 cumple con las normas norteamericanas. Incluye (1) adaptador/convertidor IEC62196-2 Tipo 1 hembra a macho y estuche. Pruebe las estaciones de carga para requisitos de diagnóstico básicos y avanzados Prueba previa de PE: permite probar el conductor PE para detectar la posible presencia de voltaje peligroso contra tierra. Estado del piloto de control (CP) (simulación del vehículo): con el selector giratorio de estado de CP se pueden simular varios estados del vehículo Salida de estado de señal CP: para usar con un osciloscopio para verificar la forma de onda y la amplitud de las señales CP Simulación de error CP “E”: Simular el comportamiento de la estación cuando hay un cortocircuito establecido entre CP y PE Simulación de error PE (falla a tierra): simula la interrupción del conductor PE Botón de prueba CCID TRIP: cuando se presiona, se establece una conexión entre L1 y PE y el CCID de la estación debe abortar el proceso de carga. LED indicador de fase: cuando hay voltaje de fase en L1 en el conector de carga, el indicador LED se iluminará Salidas de los terminales de medición L1, L2(N), PE y PP: Se conectan directamente a los conductores L1, L2(N), PE y PP de la estación de carga probada. Su uso es exclusivo para mediciones y se pueden usar con cualquier multímetro digital para visualizar lecturas de tensión. SAE J1772 -Cumple con los estándares norteamericanos Incluye: Incluye (1) adaptador/convertidor IEC62196-2 Tipo 1 hembra a macho y estuche Especificaciones: Ver TEV500

Leer Más Menos
