Descripción

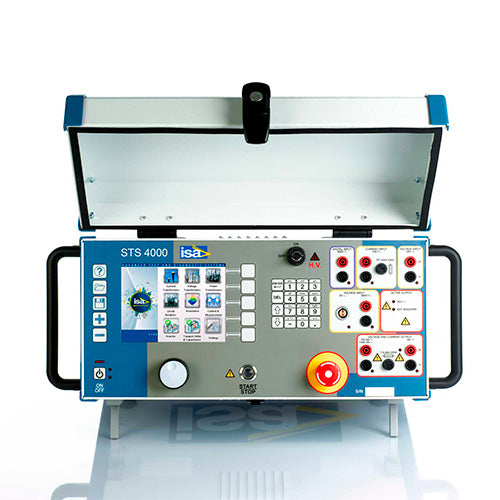

El equipo multifunción ALTANOVA IST20175 realiza pruebas exhaustivas en transformadores de corriente (TCs) convencionales y no convencionales mediante el protocolo IEC61850-9-2. Mide la relación de transformación, la polaridad y el ángulo de fase en modos de tensión y corriente. El dispositivo determina la carga secundaria y genera una curva de excitación o saturación del núcleo magnético. También evalúa la resistencia de los devanados y realiza pruebas de tensión soportada en C.A. Además, prueba bobinas tipo Rogowski y mide la tangente delta, el factor de disipación y la capacitancia. La unidad es capaz de probar transformadores de corriente, transformadores de potencial, transformadores de potencia, interruptores de potencia, cuchillas desconectadoras, motores, generadores, apartarrayos, boquillas, capacitores, redes de tierra y líneas de transmisión.
| Tipo de prueba |
Transformadores de corriente (TCs), transformadores de potencial (TPs), transformadores de potencia |
| Protocolo |
IEC61850-9-2 |
| Salida de alta tensión CA |
Hasta 2000 V; 1.25 A; 2500 VA; 60 s; Frecuencia ajustable de 15-500 Hz |
| Corriente de salida (baja corriente CA) |
6 A o 3 Aca |
| Tensión de salida (baja corriente CA) |
70 o 140 Vca |
| Potencia de salida (baja corriente CA) |
360 VA |
| Frecuencia (baja corriente CA) |
15-500 Hz |
| Corriente de salida (baja corriente CC) |
6 Acc |
| Tensión de salida (baja corriente CC) |
65 Vcc |
| Potencia de salida (baja corriente CC) |
360 W |
| Conectividad |
Ethernet, USB |
