Descripción

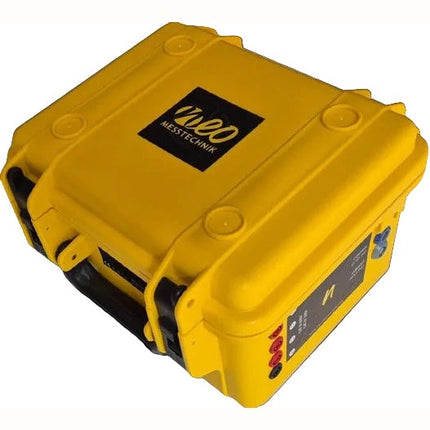

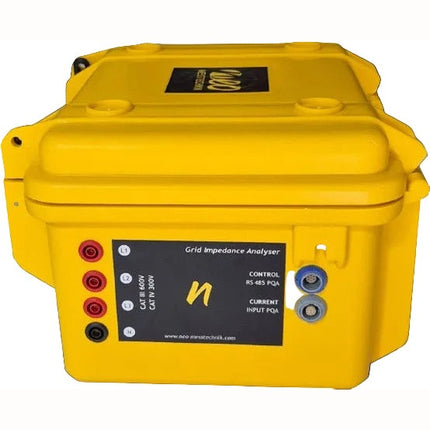

El Analizador de Impedancia de Red GIA mide la impedancia de la red monofásica (fase a tierra o fase a fase) en un rango de frecuencia de hasta 450 kHz. Se utiliza conjuntamente con el instrumento PQA8000H para análisis avanzados. Ofrece detección de resonancias serie y paralelo, y permite la comunicación por línea eléctrica (PLC) según normas CENELEC y FCC. Dispone de registro de datos sin procesar y mediciones muy rápidas de menos de 1 s. Su carcasa cumple con la clasificación CAT IV y UL, y permite operación móvil con batería de hasta 4 h. La pantalla multitáctil de 24 bit y 1 MS/s facilita la visualización de resultados en tiempo real.
PLC (Comunicación de línea eléctrica CENELEC A,B,C,D FCC)
Evaluación de los límites de emisión armónica según DACH-CZ, TOR, TAR, etc.
Grabación de datos sin procesar
Medición muy corta (menos de 1s)

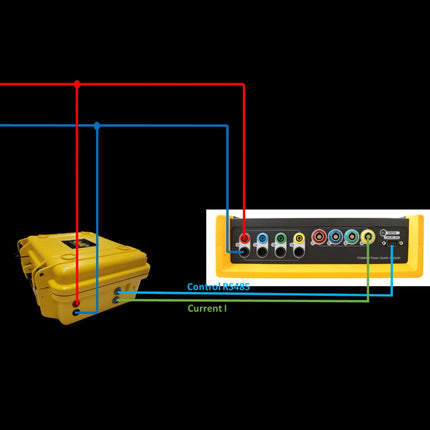

Operación / control con PQA8000H
Caso CAT IV y UL
Operación móvil (batería de hasta 4 horas)
La alta penetración de la generación distribuida y los dispositivos eléctricos modernos basados en la electrónica de potencia activa están causando cambios significativos en la impedancia de la red de mayor frecuencia. Las inductancias y capacitancias adicionales (LCL Filter, DC Link, etc.) causan múltiples resonancias paralelas y en serie. Los efectos son altas corrientes armónicas, altos voltajes armónicos, sobrecalentamiento de dispositivos, ruido, pérdidas adicionales o mal funcionamiento del equipo o mal funcionamiento de la comunicación digital.
Los códigos de cuadrícula (por ejemplo, DACH-CZ, TOR, TAR) por primera vez permiten la consideración de los factores de resonancia para la determinación de los límites de emisión armónica para cada armónico individual.

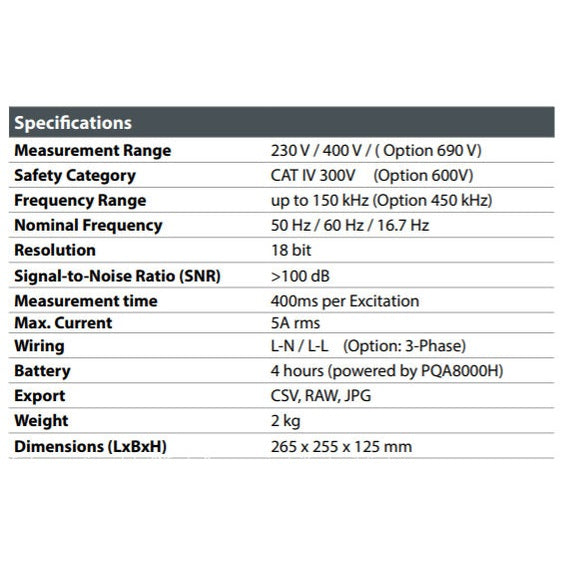

| Rango de frecuencia |
0‑450 kHz |
| Modo de medida |
Monofásico (fase‑tierra / fase‑fase) |
| Capacidad de batería |
Hasta 4 h de operación móvil |
| Clasificación de carcasa |
CAT IV y UL |
| Resolución de pantalla |
24 bit, 1 MS/s |
