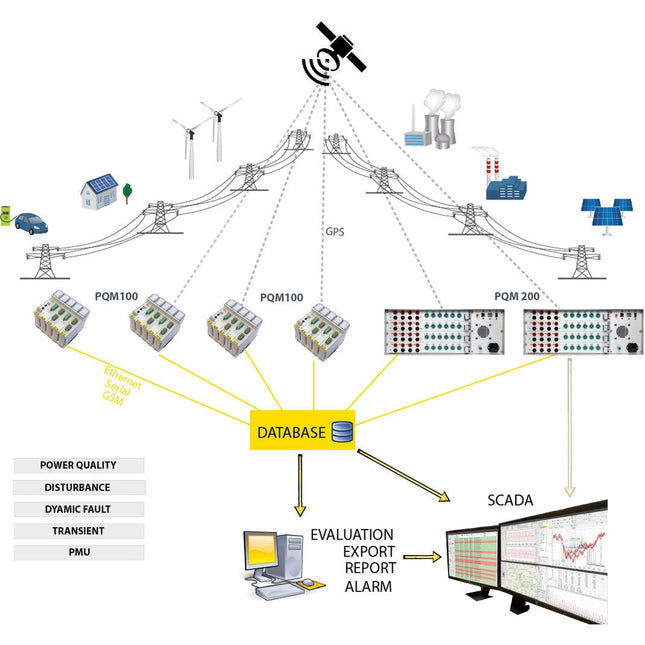

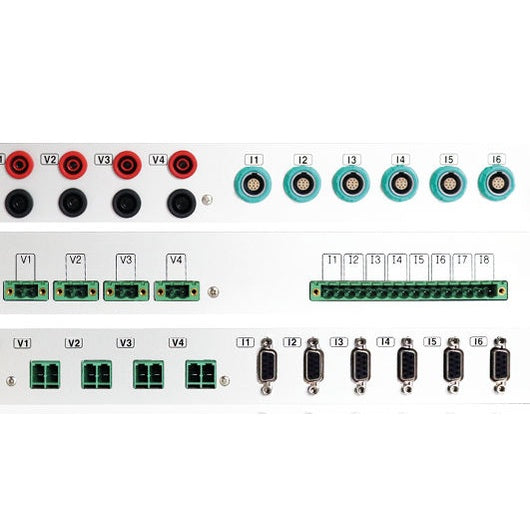

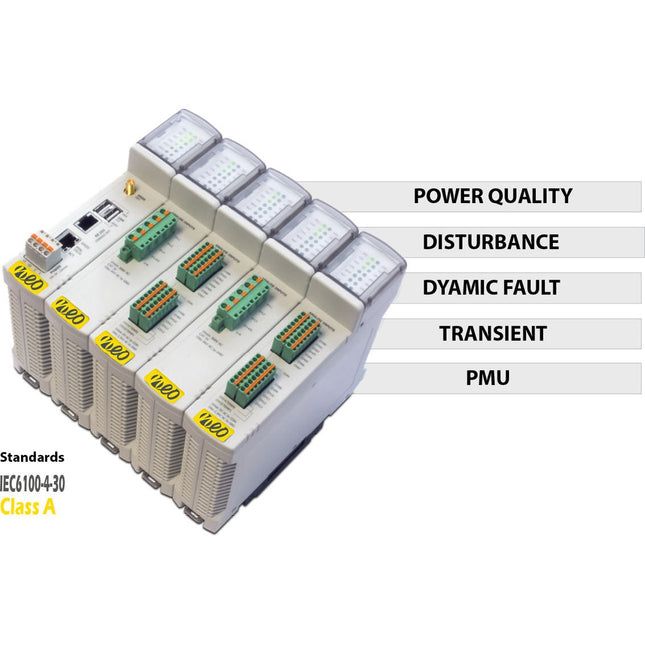

El analizador PQM 100 ofrece arquitectura modular con capacidad de hasta 64 canales y precisión de 0,1 %. Cuenta con resolución de 24 bits y tasas de muestreo de 16 kS/s o 32 kS/s, cumpliendo la categoría de seguridad CAT IV 300 V. Los módulos de entrada incluyen HV4 (400 V), LV16 y LV8 (1 V), además de opciones de corriente LA5‑1 y LA5‑5. Integra almacenamiento híbrido de datos que preserva la información en caso de pérdida de conexión y permite la transferencia posterior. La configuración remota se gestiona vía Ethernet o GSM, facilitando la supervisión a distancia. Cumple con normas IEC 61000‑4‑30 y IEC 62586, ofreciendo mediciones de armónicos, flicker y eventos de tensión. El sistema soporta PMU según IEEE C37.118 y registra transitorios y disturios de media‑periodo. El software PQM‑SCADA proporciona visualizaciones avanzadas y generación de informes conforme a EN 50160 e IEEE 519.   Precisión 0.1 % Resolución 24 bit Tasa de muestreo 16 kS/s o 32 kS/s Seguridad CAT IV 300 V Canales máximos 64 Rango dinámico 0.5 A a 1.5 A Entradas de voltaje HV4 y HV4LV4 hasta 600 V rms Entradas de corriente LA5‑1 (1 A) y LA5‑5 (5 A) Comunicación Ethernet y GSM Software PQM‑SCADA

Leer Más Menos

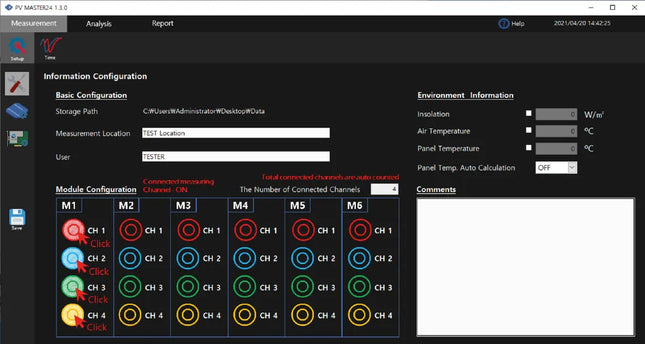

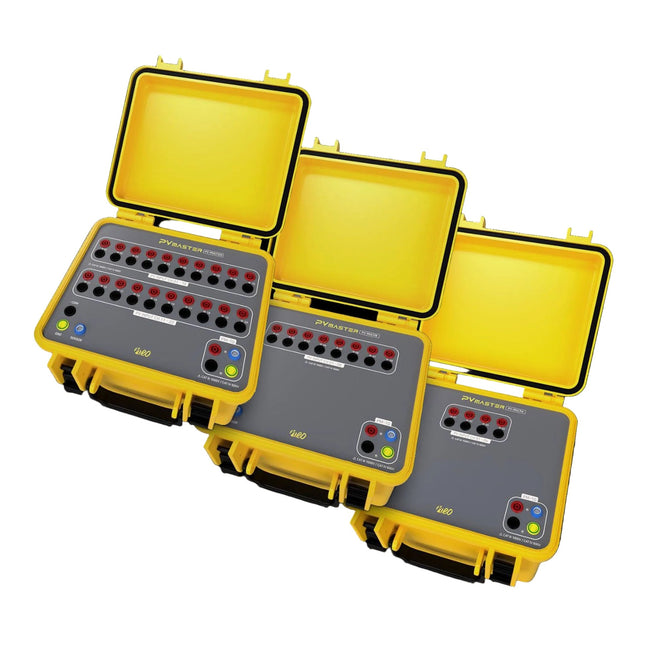

Caja de extensión multicanal diseñada para el trazador IV PV Master 10. Permite medir simultáneamente 4, 8 o 20 cadenas de módulos fotovoltaicos en aproximadamente dos minutos. Soporta hasta 1500 V y 30 A (45 A bajo solicitud) por cadena. Incluye medición de corriente de irrupción superior a 200 A y captura de hasta 2200 puntos por curva. Integra funciones de diagnóstico automático y generación de informes. Compatible con sensores ambientales inalámbricos y módulos bifaciales. La unidad se alimenta mediante una batería de ion‑litio de cuatro horas de autonomía. Con las cajas de extensión, el PV Master 10 se puede adaptar fácilmente a un dispositivo de medición de curvas IV multicanal. Como se puede ver en los diagramas de conexión a la izquierda y a la derecha, es muy fácil conectar la caja de extensión y el PV Master, entonces solo hay que conectar las cadenas y la medición puede comenzar. Hay tres versiones de la caja de extensión disponibles con entradas de 4, 8 y 20 cadenas. Por favor, siéntase libre de ver el siguiente vídeo sobre cómo usar la caja de extensión con el PV Master 10 Mide 20, 8 y 4 cuerdas en segundos Automáticamente, solo un clic del ratón Teniendo en cuenta los módulos fotovoltaicos modernos, esto es de unos 400/160/80 kW de potencia Curva IV Medida de la cuerda dorada Medición de fugas a la tierra incluida Informe automático Diagnóstico automático Modo de control Alta capacidad de corriente de entrada de hasta 220 A Especialmente la última tecnología de módulos de alta capactiva causa una alta corriente de entrada. Prepárate para el futuro con PM-10 Hasta 2200 puntos de medición para la curva IV Alta frecuencia de muestreo superior de hasta 1 MS/s en combinación con electrónica de potencia y seguimiento inteligente de la curva IV para obtener los máximos detalles Detectar errores menores temprano Canales 4, 8, 20 Voltaje máximo 1500 V Corriente máxima 30 A (45 A bajo solicitud) Puntos por curva 2200 Tiempo de medida para 20 cadenas ≈2 minutos Corriente de irrupción >200 A Alimentación Batería de ion‑litio, 4 h Compatibilidad Módulos mono y bifaciales, sensores inalámbricos

Leer Más Menos

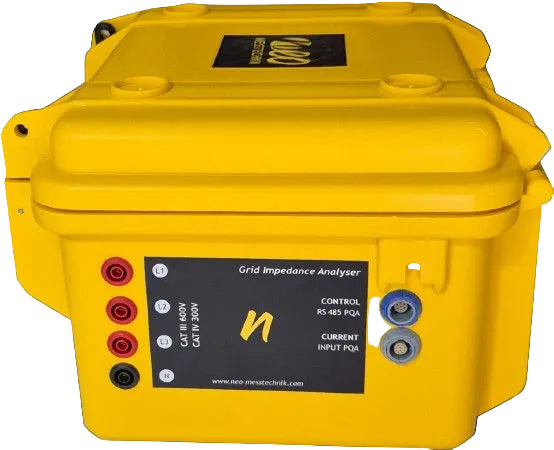

El Analizador de Impedancia de Red GIA mide la impedancia de la red monofásica (fase a tierra o fase a fase) en un rango de frecuencia de hasta 450 kHz. Se utiliza conjuntamente con el instrumento PQA8000H para análisis avanzados. Ofrece detección de resonancias serie y paralelo, y permite la comunicación por línea eléctrica (PLC) según normas CENELEC y FCC. Dispone de registro de datos sin procesar y mediciones muy rápidas de menos de 1 s. Su carcasa cumple con la clasificación CAT IV y UL, y permite operación móvil con batería de hasta 4 h. La pantalla multitáctil de 24 bit y 1 MS/s facilita la visualización de resultados en tiempo real. PLC (Comunicación de línea eléctrica CENELEC A,B,C,D FCC) Evaluación de los límites de emisión armónica según DACH-CZ, TOR, TAR, etc. Grabación de datos sin procesar Medición muy corta (menos de 1s) Operación / control con PQA8000H Caso CAT IV y UL Operación móvil (batería de hasta 4 horas) La alta penetración de la generación distribuida y los dispositivos eléctricos modernos basados en la electrónica de potencia activa están causando cambios significativos en la impedancia de la red de mayor frecuencia. Las inductancias y capacitancias adicionales (LCL Filter, DC Link, etc.) causan múltiples resonancias paralelas y en serie. Los efectos son altas corrientes armónicas, altos voltajes armónicos, sobrecalentamiento de dispositivos, ruido, pérdidas adicionales o mal funcionamiento del equipo o mal funcionamiento de la comunicación digital. Los códigos de cuadrícula (por ejemplo, DACH-CZ, TOR, TAR) por primera vez permiten la consideración de los factores de resonancia para la determinación de los límites de emisión armónica para cada armónico individual. Rango de frecuencia 0‑450 kHz Modo de medida Monofásico (fase‑tierra / fase‑fase) Capacidad de batería Hasta 4 h de operación móvil Clasificación de carcasa CAT IV y UL Resolución de pantalla 24 bit, 1 MS/s

Leer Más Menos

Los productos NEO PV Master garantizan una inspección y evaluación rápidas y confiables de las plantas solares, incluido un diagnóstico de sistema totalmente automático basado en IA. Hasta 20 canales de entrada con una clasificación de hasta 1500 V CC junto con la función de diagnóstico inteligente de curva IV permiten la evaluación simultánea de múltiples cadenas PV y matrices fotovoltaicas completas. El primer y más potente sistema de diagnóstico de plantas de energía solar del MUNDO. Pérdidas de desajuste Puntos de acceso PID (degradación potencial inducida) Defecto del diodo de derivación Grieta Celular Suciedad y rotura de vidrio Delaminación y decoloración Y mucho más Canales de entrada 20 canales medidos simultáneamente utilizando la tecnología Time-Sync Entrada de voltaje Medición del potencial de 1600 V 1100V IV-Curve Tracing Entrada actual Hasta 40A Entrada de temperatura 2x entradas para termopar (tipo K) Medición de irradiación A través de BNC (piranómetro) Paquete de baterías Paquete de baterías de iones de litio para 4 horas de funcionamiento Pantalla Multitáctil TFT multitáctil de 10,1", LCD 800cd, 1280x800 PC integrado Windows 10 IoT, 2x SSD de 256 GB, 8 GB de RAM, 2x USB, LAN, WLAN, WIFI, RS-485 Rango de temperatura 0°C a 60°C / 32°F a 140°F

Leer Más Menos

Bienvenido al futuro de las pruebas de paneles solares con el PV Master 10, el trazador de curvas IV multicanal de vanguardia diseñado para optimizar el rendimiento de su sistema fotovoltaico. Diseñado con precisión y eficiencia en mente, el PV Master 10 revoluciona la forma en que evalúa y monitorea los paneles solares, asegurando la máxima eficiencia y longevidad. El PV Master 10 de NEO Messtechnik es un trazador multicanal de curvas IV diseñado para pruebas de paneles solares de alta potencia. Soporta hasta 1500 V y 30 A por cadena, con opción a 45 A bajo petición. Permite medir hasta 20 cadenas simultáneamente en aproximadamente dos minutos, capturando 2200 puntos de datos por curva. Incluye sensor ambiental inalámbrico y caja de extensión para ampliar canales. Cumple con la norma IEC 62446‑1 Categoría 2, garantizando diagnósticos precisos de fallos y pérdidas. Su interfaz incluye USB 3.0, Ethernet, Wi‑Fi, Bluetooth y protocolos industriales como Modbus y CAN. Ventajas sobre otros trazadores de curvas IV de un solo canal Dado que el PV Master 10 se basa en la medición capacitiva, puede ahorrar hasta 2200 puntos de datos en una curva. Con la caja de extensión, se pueden medir hasta 20 cadenas simultáneamente con un clic en unos 2 minutos. La mejor unidad de medición del mundo para medir módulos de alta capacidad con alta corriente de entrada. Mida a cualquier irradiancia >300 W/m² debido al cálculo de la curva de referencia basada en variables ambientales específicas del sitio (irradiancia y temperatura del módulo). Sensor ambiental inalámbrico posible. (Experto en Sensorbox)   Caja de extensión de canal 20/8/4 Mide 20, 8 y 4 cuerdas en segundos Automáticamente, solo un clic del ratón Teniendo en cuenta los módulos fotovoltaicos modernos, esto es de unos 400/160/80 kW de potencia Curva IV Medida de la cuerda dorada Medición de fugas a la tierra incluida Informe automático Diagnóstico automático Modo de control       Voltaje máximo 1500 V Corriente máxima 30 A (45 A bajo petición) Cadenas simultáneas Hasta 20 Puntos por curva 2200 Corriente de arranque 220 A Interfaces USB 3.0, TCP/IP, LAN, Wi‑Fi, Bluetooth, RS232, Modbus, CAN Cumplimiento normativo IEC 62446‑1 Categoría 2 Temperatura operativa 0 °C a 60 °C Alimentación de batería Batería Li‑Ion para 4 h de operación

Leer Más Menos

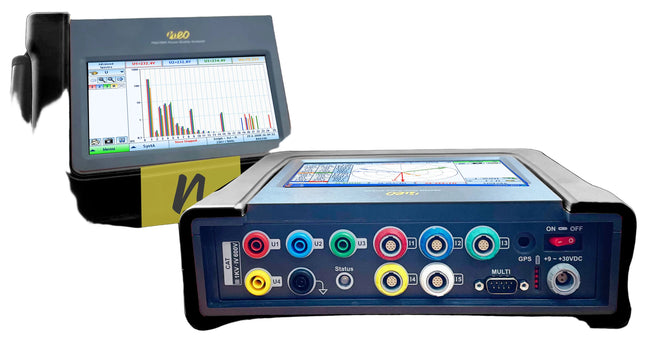

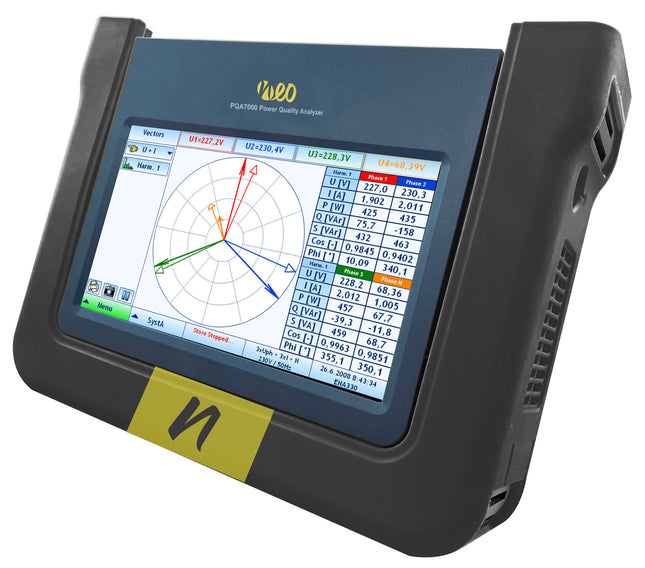

El analizador portátil PQA 7000 ofrece mediciones de calidad de energía con alta precisión y amplio rango de frecuencia. Captura voltaje y corriente hasta 20 kHz con una exactitud de 0,05 % y velocidad de muestreo de 48 kS/s. Permite la conexión de sensores Rogowski y de pinza para adaptarse a diferentes corrientes. Dispone de una pantalla multitáctil de 7 pulgadas opcional o puede operar sin pantalla para integración en sistemas externos. Incluye 256 GB de almacenamiento interno, ampliable según necesidades del usuario. Su diseño compacto facilita el transporte y la instalación en entornos industriales. Soporta sincronización múltiple de dispositivos, incluida la función PMU. Ofrece generación automática de informes conforme a normas IEC y EN. Armónicas, interarmónicas y THD: Clase A Frecuencias más altas (banda de 200 Hz): 2 – 9 kHz Componentes simétricos y desequilibrio: Clase A ((Secuencia Pos, Neg- y Cero)) Flicker (PST, PLT, Pinst) y RVC: Clase A . Eventos de voltaje: Clase A (caída, oleaje, interrupción - tiempo, extrema, longitud) Frecuencia: 10 segundos, AVE, MÍNIMO, MÁXIMO Voltaje, Corriente: RMS, AVE, MIN, MAX, ½ Valores de período, 200ms, 10s, 10min Sincronización de tiempo: Clase A Cálculo de la potencia: P, Q, S, PF, cos phi, D, DH, QH Frecuencia: 10 seg, AVE, MIN, MAX Voltaje, Corriente: RMS, AVE, MIN, MAX, ½ Period-values, 200ms, 10s, 10min Cálculo de la potencia: P, Q, S, PF, cos phi, D, DH, QH Energía: Total, positivo, negativo (P, Q, P+, P-, Q+, Q-) Eficiencia: DC / AC, U-I Curve for PV Cableado: DC, 1-Fase, 2-Phase, 3-Phase Star y Delta MÍNIMO, MÁXIMO, RMS, AVENIDA: U, I, P, Q, S, f, PF, phi, THD, Armónicos, Interharm., Desequilibrio, etc. SOBRE / VENTANA: Tú, yo DELTA: dU, dI, df, dP, etc. DERIVADO (TASA DE CAMBIO): dU/dt, df/dt, etc. ... por ms, número de períodos o medio período SEÑALIZACIÓN DE VOLTAJE: Umbral EN50160: Activador en cualquier parámetro EN50160 (Max, Quantil) Frecuencia máxima 20 kHz Exactitud 0,05 % Velocidad de muestreo 48 kS/s Pantalla 7 pulgadas multitáctil (opcional) Almacenamiento interno 256 GB (expandible) Sensores compatibles Rogowski, pinza Conexión remota TeamViewer, FastViewer Sincronización PMU Sí

Leer Más Menos

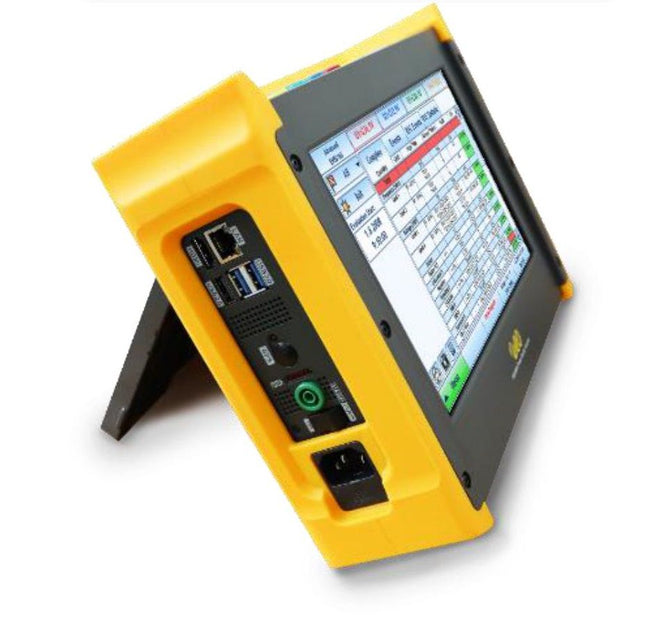

El analizador portátil NEO Messtechnik PQA 8000 permite medir corrientes y tensiones supraharmónicas hasta 500 kHz con una precisión de 0,05 %. Ofrece una tasa de muestreo de hasta 1 MS/s y resolución de 18 bits, garantizando datos de alta fidelidad. Su pantalla multitáctil es legible bajo la luz solar y cuenta con batería de 4 h para uso móvil. Incluye múltiples interfaces: USB 3.0, LAN, Wi‑Fi, Bluetooth, RS‑232, Modbus y CAN, facilitando la integración en sistemas de control. La seguridad está certificada CAT IV 600 V, adecuada para entornos industriales exigentes. El dispositivo permite registro continuo de datos crudos y disparo de transitorios para análisis detallado. Clase A según IEC61000-4-30 Ed.3 Voltajes supraarmónicos de hasta 150 kHz o 500 kHz Corrientes supraarmónicas de hasta 150 kHz o 500 kHz Evaluación según IEC61000-2-2:2020, EN50160, IEC61000-3-2, etc. Funcionalidad PMU (TVE: máx. 0,01 %, ángulo 0,003°) Grabación de datos sin procesar con liberación de gatillo de hasta 60 segundos Grabación de 1/2 período para la activación de fallas de hasta 1 hora También es posible el registro continuo de datos en bruto a plena frecuencia de muestreo Medición de potencia con una precisión del 0,05 % Factores de corrección para sensores de voltaje y corriente para amplitud y frecuencia Software de evaluación sin licencia   Armónicas, interarmónicas y THD: Clase A Frecuencias más altas y supraarmónicos: 2 - 9 kHz (banda de 200 Hz) 2 - 500 kHz (banda de 2 kHz) Componentes simétricos y desequilibrio: Clase A ((Secuencia Pos, Neg- y Cero)) Flicker (PST, PLT, Pinst) y RVC: Eventos de voltaje: Clase A (caída, oleaje, interrupción - tiempo, extrema, longitud) Frecuencia: 10 segundos, AVE, MÍNIMO, MÁXIMO Voltaje, Corriente: RMS, AVE, MIN, MAX, ½ Valores de período, 200ms, 10s, 10min Sincronización de tiempo: Clase A POTENCIA Cálculo de la potencia: P, Q, S, PF, cos phi, D, DH, QH Frecuencia: 10 seg, AVE, MIN, MAX Voltaje, Corriente: RMS, AVE, MIN, MAX, ½ Period-values, 200ms, 10s, 10min Cálculo de la potencia: P, Q, S, PF, cos phi, D, DH, QH Energía: Total, positivo, negativo (P, Q, P+, P-, Q+, Q-) Eficiencia: DC / AC, U-I Curve for PV Cableado: DC, 1-Fase, 2-Phase, 3-Phase Star y Delta     Voltaje máximo 1600 V Frecuencia máxima 500 kHz Tasa de muestreo 1 MS/s Precisión 0,05 % Resolución 18 bits Seguridad CAT IV 600 V Batería 4 h de operación Pantalla Multitáctil, legible bajo luz solar Interfaces USB 3.0, LAN, Wi‑Fi, Bluetooth, RS‑232, Modbus, CAN
