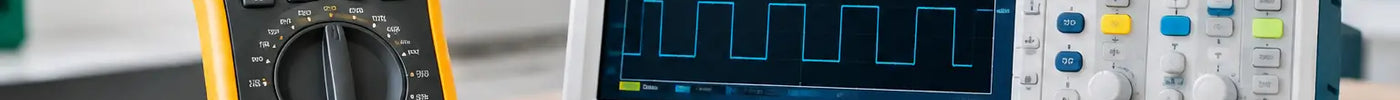

Multímetro vs osciloscopio digital: compare funciones, precisión y seguridad para seleccionar el instrumento adecuado en diagnóstico industrial crítico.

Una lectura de 24 V no explica por qué un variador dispara alarmas, un sensor entrega una señal inestable o una fuente conmutada provoca fallas intermitentes. En ese punto, la comparación multímetro vs osciloscopio digital deja de ser una cuestión de preferencia: define qué tan rápido se identifica la causa real de una anomalía eléctrica y si la medición es suficientemente segura para la instalación.

El multímetro digital y el osciloscopio digital son instrumentos complementarios. Ambos miden variables eléctricas, pero responden a preguntas distintas. El primero confirma un valor numérico; el segundo muestra el comportamiento de una señal en el tiempo. Elegir correctamente evita diagnósticos incompletos, paros prolongados y decisiones basadas en mediciones que no representan el fenómeno bajo prueba.

Multímetro vs osciloscopio digital: diferencia esencial

Un multímetro está diseñado para medir magnitudes eléctricas puntuales con alta resolución y buena exactitud: tensión continua y alterna, corriente, resistencia, continuidad, frecuencia, capacitancia y, según el modelo, temperatura o ciclo de trabajo. Su pantalla entrega un valor estable que facilita verificar si un circuito opera dentro de sus parámetros nominales.

Un osciloscopio digital adquiere muestras de una señal a gran velocidad y las representa como una forma de onda. En lugar de limitarse a indicar que una señal mide 5 V, permite observar si esos 5 V son estables, presentan rizado, ruido, transitorios, distorsión, pulsos incompletos o variaciones de frecuencia. Esta capacidad es decisiva en electrónica de potencia, automatización, comunicaciones y control de procesos.

La diferencia puede expresarse de forma directa: el multímetro responde cuánto mide una variable; el osciloscopio responde cómo cambia esa variable. En mantenimiento industrial, ambas respuestas pueden ser necesarias, pero no se obtienen con el mismo equipo.

Cuándo usar un multímetro digital

El multímetro es normalmente el primer instrumento de verificación en campo. Por su portabilidad, autonomía y facilidad de operación, resulta adecuado para inspecciones de tableros eléctricos, motores, fuentes de alimentación, sistemas HVAC, baterías, circuitos de control y equipos de distribución.

Es la opción adecuada cuando se necesita confirmar si hay tensión entre fases, verificar una caída de tensión, medir la resistencia de una bobina, comprobar continuidad en un conductor o validar una corriente de carga. Para estas tareas, un valor numérico confiable es más útil que una gráfica compleja.

En instalaciones donde existan cargas no lineales, variadores de velocidad o fuentes conmutadas, conviene seleccionar un modelo con medición de verdadero valor eficaz, o True RMS. Esta función permite obtener lecturas más representativas en señales no senoidales, donde un multímetro de respuesta promedio puede introducir errores relevantes.

También deben revisarse la categoría de seguridad, la tensión nominal, la capacidad de corriente y el nivel de protección de las entradas. Un instrumento destinado a un banco de electrónica no necesariamente es apto para intervenir en tableros de distribución o circuitos de energía con alta capacidad de cortocircuito.

Cuándo se necesita un osciloscopio digital

El osciloscopio se vuelve indispensable cuando una señal parece correcta en promedio, pero el sistema sigue fallando. Puede ocurrir en una tarjeta de control que recibe alimentación nominal y se reinicia, en un encoder con pulsos degradados, en un lazo de control con ruido o en una comunicación industrial afectada por interferencia electromagnética.

En estos casos, la forma de onda revela información que el valor RMS o DC de un multímetro no puede mostrar. Un pulso puede tener la amplitud correcta, pero una duración insuficiente. Una fuente puede marcar 24 VDC y, aun así, presentar rizado excesivo o caídas breves que afectan a un PLC. Una señal de sensor puede conservar su promedio, aunque tenga ruido que provoque lecturas erráticas.

Las aplicaciones habituales incluyen la revisión de fuentes conmutadas, señales PWM, buses y protocolos de comunicación, salidas de sensores, control de motores, sistemas de ignición, electrónica automotriz, equipos de telecomunicaciones y circuitos de potencia. También es una herramienta valiosa en laboratorio para validar diseños, comparar tarjetas y documentar fallas repetitivas.

La selección depende de parámetros como ancho de banda, velocidad de muestreo, profundidad de memoria, número de canales y funciones de disparo. Un equipo con ancho de banda insuficiente puede suavizar bordes rápidos y ocultar transitorios. Una tasa de muestreo baja puede perder eventos breves o mostrar una forma de onda engañosa.

Comparación práctica de funciones

| Criterio | Multímetro digital | Osciloscopio digital |
|---|---|---|
| Resultado principal | Valor numérico | Forma de onda y valores asociados |
| Mejor uso | Verificación eléctrica rutinaria | Diagnóstico dinámico y análisis de señales |
| Variables frecuentes | V, A, Ω, continuidad, frecuencia | Amplitud, periodo, frecuencia, rizado, ruido, transitorios |
| Portabilidad | Alta | Variable, según modelo y accesorios |
| Velocidad ante cambios rápidos | Limitada por su tasa de actualización | Alta, según muestreo y disparo |
| Interpretación | Directa para pruebas básicas | Requiere conocimiento de señal y configuración |

Esta tabla no implica que un osciloscopio sustituya siempre al multímetro. Para medir resistencia, comprobar un fusible o validar una corriente dentro del rango permitido, el multímetro suele ser más eficiente. De la misma manera, usar solo un multímetro para investigar una interferencia, un pulso perdido o un rizado puede llevar a una falsa conclusión de normalidad.

Ejemplos de diagnóstico en planta

En un sistema de 24 VDC para automatización, un multímetro puede confirmar que la fuente entrega tensión nominal en sus terminales. Si el controlador se reinicia de forma aleatoria, el siguiente paso no debería ser reemplazar componentes sin evidencia. Con un osciloscopio es posible observar caídas momentáneas, picos de conmutación o rizado asociado a una carga inductiva. El valor promedio puede ser correcto mientras el evento que provoca la falla ocurre en microsegundos o milisegundos.

En un motor controlado por variador, el multímetro permite verificar tensión de alimentación, continuidad y parámetros básicos del circuito. Sin embargo, analizar directamente señales de salida exige precauciones específicas, sondas adecuadas y conocimiento de los límites del instrumento. Las formas de onda PWM y los altos valores de tensión transitoria pueden exceder la capacidad de una sonda convencional o generar condiciones de riesgo.

En mantenimiento de sensores, una señal de 4-20 mA puede comprobarse con un multímetro en serie o mediante una pinza apropiada para baja corriente. Si la señal fluctúa sin una causa aparente, un osciloscopio con el acondicionamiento correcto ayuda a detectar ruido inducido, oscilaciones del lazo o perturbaciones vinculadas a la conmutación de cargas cercanas.

Criterios de compra para uso profesional

La decisión debe comenzar por la aplicación, no por la cantidad de funciones. Para un técnico de mantenimiento eléctrico, pesan más la categoría de seguridad, la resistencia mecánica, la legibilidad, la medición True RMS y la confiabilidad de las puntas de prueba. Para ingeniería electrónica, servicio de tarjetas o automatización avanzada, el ancho de banda, los canales, el disparo y la capacidad de almacenamiento adquieren mayor relevancia.

En un osciloscopio, el número de canales importa cuando se requiere comparar entrada y salida, tensión y corriente, o varias señales de control al mismo tiempo. Dos canales pueden cubrir diagnóstico básico; cuatro canales ofrecen una ventaja clara en tarjetas, comunicaciones y secuencias de control. La disponibilidad de sondas diferenciales o de corriente puede ser igual de relevante que el equipo principal, especialmente en aplicaciones de potencia.

La trazabilidad también debe formar parte de la compra. Cuando una medición respalda mantenimiento crítico, liberación de calidad o decisiones de ingeniería, el estado de calibración y la documentación asociada son componentes del sistema de medición. Un instrumento preciso sin control metrológico puede no ser suficiente para los procedimientos internos o requisitos de auditoría.

Monday Instruments orienta la selección de instrumentación profesional considerando la aplicación, el nivel de energía, el entorno de trabajo y los requerimientos de calibración. Este enfoque permite evitar la compra de equipos sobredimensionados para tareas simples o, en sentido contrario, instrumentos insuficientes para diagnósticos críticos.

Seguridad y técnica de medición

La seguridad no depende únicamente de que el instrumento encienda o tenga una categoría CAT indicada en la carcasa. Deben verificarse las puntas, fusibles, accesorios, rangos de entrada y condiciones reales del punto de prueba. Una punta dañada o un accesorio no compatible puede invalidar la protección prevista por el fabricante.

Con osciloscopios de banco, la conexión de tierra merece atención especial. En muchos equipos, la referencia de tierra de la sonda está vinculada a tierra de protección. Conectar esa pinza a un punto con potencial distinto puede ocasionar un cortocircuito, daños en el circuito o exposición del operador a un riesgo grave. En mediciones sobre potencia, variadores, redes flotantes o tensiones elevadas, se deben emplear métodos y accesorios específicamente diseñados para esa condición.

El mejor instrumento no es necesariamente el que tiene más funciones, sino el que entrega información válida, repetible y segura en el contexto de la prueba. Antes de medir, defina qué necesita confirmar, cuál es la tensión esperada, qué transitorios pueden existir y qué nivel de incertidumbre admite el proceso. Esa preparación convierte una lectura aislada en un diagnóstico técnicamente defendible.
