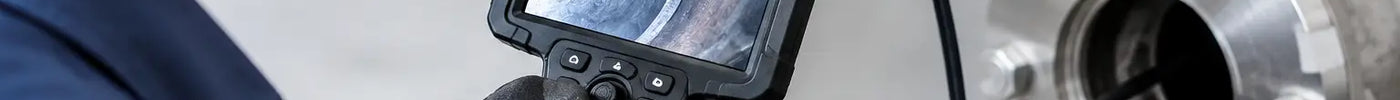

Guía para cámaras endoscópicas: criterios técnicos para seleccionar equipos de inspección industrial, documentar hallazgos y reducir paros programados.

Una cámara endoscópica puede evitar el desmontaje de un motor, la apertura de una tubería o la interrupción innecesaria de un equipo HVAC. Pero ese resultado depende de elegir una configuración adecuada para el punto de inspección. Esta guía para cámaras endoscópicas está dirigida a profesionales que requieren observar cavidades, conductos, componentes mecánicos y zonas inaccesibles con evidencia visual confiable.

En mantenimiento industrial, una imagen nítida no es el único criterio. El diámetro de la sonda, la longitud útil, el grado de protección, la iluminación, la articulación de la punta y la capacidad de registrar evidencia determinan si una inspección será útil para tomar decisiones de mantenimiento, calidad o seguridad.

Qué resuelve una cámara endoscópica industrial

Una cámara endoscópica industrial, también llamada videoscopio o boroscopio de inspección, permite visualizar áreas que no son accesibles a simple vista sin desmontar el activo. Su aplicación es habitual en motores eléctricos, reductores, intercambiadores de calor, ductos de ventilación, sistemas de combustión, tableros, tuberías, moldes, equipos de proceso y estructuras metálicas.

El valor operativo está en reducir intervenciones exploratorias. En lugar de desmontar un conjunto completo para confirmar una sospecha, el técnico puede introducir una sonda por una apertura existente o por un puerto de inspección y evaluar condiciones como corrosión, acumulación de residuos, fisuras superficiales, obstrucciones, desgaste, presencia de humedad o daño en aislamiento.

No obstante, una cámara endoscópica no sustituye otros métodos de diagnóstico. Una imagen puede confirmar una anomalía visible, pero no mide vibración, temperatura, espesor, resistencia de aislamiento ni composición de gases. La mejor práctica consiste en integrarla dentro de un programa de mantenimiento predictivo o correctivo, junto con los instrumentos que correspondan a la condición del equipo.

Guía para cámaras endoscópicas: defina primero la aplicación

El error más frecuente es seleccionar el equipo por la resolución anunciada y no por las condiciones físicas de la inspección. Antes de comparar modelos, conviene definir qué se necesita observar, por dónde se introducirá la sonda y qué evidencia debe entregarse al responsable de mantenimiento, calidad o ingeniería.

Una inspección de drenajes o ductos amplios requiere una sonda de longitud suficiente y buena iluminación. En cambio, la revisión interna de componentes compactos, conexiones o cavidades estrechas exige un diámetro reducido. Una sonda demasiado gruesa puede impedir el acceso; una excesivamente delgada puede resultar menos resistente o limitar la calidad de imagen y la capacidad de articulación.

También es necesario considerar el recorrido. No es igual inspeccionar una cavidad recta de 30 cm que atravesar curvas, codos o trayectorias con obstáculos. Para accesos rectos, una sonda semirrígida ofrece control y simplicidad. Para zonas con cambios de dirección, una punta articulada permite orientar la cámara sin forzar el cable ni depender de la geometría del conducto.

Diámetro y longitud de sonda

El diámetro debe elegirse a partir de la abertura mínima disponible, dejando margen para introducir y retirar el equipo sin dañar la sonda ni el activo. En aplicaciones de mantenimiento fino, unos pocos milímetros pueden definir la viabilidad de la inspección.

La longitud no debe sobredimensionarse sin motivo. Una sonda más larga facilita el alcance, pero puede perder control en recorridos complejos y requerir mayor cuidado durante la manipulación. Es preferible trabajar con la longitud necesaria para llegar al punto crítico y conservar una reserva razonable para operación segura.

Articulación de la punta

La articulación permite dirigir la cámara hacia arriba, abajo o lateralmente desde el extremo de la sonda. Es especialmente útil al revisar álabes, paredes internas, uniones, cavidades laterales y zonas ubicadas detrás de un obstáculo.

Sin embargo, la articulación añade complejidad mecánica y costo. Para inspecciones básicas en tuberías rectas, gabinetes o cavidades abiertas, una sonda fija puede ser suficiente. Cuando la inspección define la aceptación de una reparación o evita un desmontaje mayor, la capacidad de orientar la punta suele justificar la inversión.

Calidad de imagen: más que resolución

La resolución influye en el nivel de detalle, pero una imagen útil depende también del enfoque, el campo de visión, la iluminación y la pantalla. Una cámara con alta resolución puede ofrecer resultados limitados si sus LED generan reflejos sobre superficies metálicas, si la lente no enfoca a corta distancia o si el ángulo de visión no permite identificar la condición buscada.

El campo de visión amplio ayuda a entender el contexto de una cavidad, pero puede distorsionar bordes o dificultar la observación de detalles pequeños. Un ángulo más cerrado mejora la revisión puntual, aunque exige mayor precisión al posicionar la punta. La elección depende de si el objetivo es localizar una obstrucción, documentar el estado general de un conducto o identificar una grieta en un componente específico.

La iluminación regulable es indispensable. En superficies pulidas, una intensidad elevada puede producir reflejos y ocultar discontinuidades. En cavidades profundas o materiales oscuros, una iluminación insuficiente elimina detalle. El operador debe ajustar la intensidad durante la inspección y no limitarse a usar el nivel máximo.

Protección ambiental y resistencia mecánica

Las condiciones del entorno industrial definen la vida útil del instrumento. Si la sonda estará expuesta a polvo, humedad, salpicaduras o lavado ocasional, debe verificarse su clasificación de protección IP y la del monitor o unidad de control. No basta con que la cámara sea resistente al agua si la pantalla, los conectores o el sistema de almacenamiento no lo son.

También debe validarse la compatibilidad con aceites, lubricantes, combustibles, productos químicos o temperaturas presentes en la aplicación. Una sonda diseñada para inspección visual general puede deteriorarse al entrar en contacto repetido con sustancias agresivas. En áreas clasificadas o con riesgo de atmósferas explosivas, el equipo debe contar con la certificación específica requerida por el procedimiento de seguridad de la planta.

La resistencia mecánica merece el mismo nivel de atención. El recubrimiento de la sonda, el alivio de tensión en conectores, la protección de la lente y la disponibilidad de accesorios influyen directamente en la continuidad de uso. Una caída, un doblez forzado o una limpieza inadecuada pueden dejar fuera de servicio un equipo esencial para diagnósticos urgentes.

Registro de evidencia para mantenimiento y calidad

En un entorno profesional, observar no es suficiente: hay que documentar. La capacidad de capturar fotografías y video permite respaldar órdenes de trabajo, reportes de falla, dictámenes de calidad, inspecciones de recepción y verificaciones posteriores a una reparación.

Conviene seleccionar una cámara que facilite organizar archivos mediante fecha, hora, etiquetas o nomenclatura de activos. Si la evidencia termina almacenada sin identificación, pierde gran parte de su valor para análisis de tendencia y trazabilidad. Una imagen debe asociarse al equipo inspeccionado, ubicación, condición observada, responsable y acción recomendada.

Para inspecciones repetitivas, establecer un procedimiento visual mejora la comparabilidad. El técnico puede registrar la misma zona, con una orientación similar y bajo condiciones de iluminación controladas. Así es más fácil determinar si una corrosión avanza, si una limpieza fue efectiva o si un componente presenta desgaste acelerado.

Accesorios que sí aportan valor operativo

Los accesorios deben responder a una necesidad concreta. Un espejo puede ayudar a observar superficies laterales; un imán permite recuperar pequeñas piezas ferrosas; un gancho facilita retirar objetos ligeros en cavidades accesibles. Estos elementos son útiles, pero no deben emplearse para forzar componentes ni sustituir herramientas de extracción diseñadas para cargas mayores.

Un maletín de transporte, protectores para lente, baterías disponibles y cargador adecuado también son factores operativos relevantes. En mantenimiento de campo, el equipo que no está cargado, protegido o completo cuando ocurre una falla no aporta valor, aunque tenga excelentes especificaciones técnicas.

Buenas prácticas durante la inspección

Antes de introducir la sonda, confirme que el equipo está desenergizado, bloqueado y etiquetado cuando el procedimiento lo requiera. La cámara no elimina los riesgos eléctricos, mecánicos, térmicos o de proceso asociados al activo. Revise además que no existan bordes cortantes, piezas móviles, presión residual o contaminantes que comprometan al personal o al instrumento.

Limpie la lente antes y después de usarla, introduzca la sonda sin aplicar torsión excesiva y evite doblarla por debajo del radio recomendado por el fabricante. Si la imagen se degrada durante el recorrido, retire parcialmente la sonda, revise la lente y ajuste iluminación o enfoque. Forzar el avance suele empeorar el diagnóstico y aumenta el riesgo de daño.

Al terminar, registre el hallazgo con lenguaje objetivo. Describa ubicación, extensión visible, condición y posible impacto, sin convertir una observación visual en un diagnóstico definitivo si se requieren pruebas complementarias. Por ejemplo, una zona con decoloración puede justificar una evaluación térmica, eléctrica o metalográfica, según el activo y la criticidad del proceso.

Seleccionar una cámara endoscópica es decidir qué tan bien podrá ver su equipo de mantenimiento antes de intervenir. Cuando el diámetro, alcance, protección y capacidad de documentación se ajustan a la aplicación real, la inspección deja de ser una imagen aislada y se convierte en evidencia útil para proteger disponibilidad, calidad y seguridad operativa.
