Guía de medidores ultrasónicos: criterios para seleccionar equipos fiables de espesor, caudal y nivel en mantenimiento, procesos y control de calidad.

Una lectura incorrecta de espesor en una tubería, un caudal mal estimado o un nivel sin control puede traducirse en paradas, producto fuera de especificación y decisiones de mantenimiento basadas en datos poco fiables. Esta guía de medidores ultrasónicos está orientada a responsables de mantenimiento, ingeniería, metrología y control de procesos que necesitan elegir instrumentación profesional según la variable real que deben controlar.

Los instrumentos ultrasónicos trabajan con ondas acústicas de alta frecuencia. Sin embargo, compartir un principio de medida no significa que todos resuelvan la misma aplicación. Un medidor de espesores, un caudalímetro portátil y un sensor de nivel emplean configuraciones, transductores, algoritmos y criterios de instalación distintos. La selección correcta empieza por definir el activo, el material, el rango de trabajo y la consecuencia operativa de un error de medición.

Qué puede medir un equipo ultrasónico

La aplicación más conocida en mantenimiento industrial es la medición de espesores. El instrumento calcula el tiempo que tarda un pulso ultrasónico en recorrer el material y regresar al transductor. Con una velocidad acústica correctamente configurada, convierte ese tiempo en un valor de espesor. Esta técnica permite inspeccionar paredes de tuberías, depósitos, recipientes, estructuras metálicas y otros componentes sin desmontarlos ni realizar cortes.

En caudal, los equipos ultrasónicos determinan la velocidad de un fluido dentro de una conducción. Los modelos por tiempo de tránsito comparan el desplazamiento de señales a favor y en contra del flujo; los modelos Doppler analizan el cambio de frecuencia producido por partículas o burbujas presentes en el líquido. Los primeros suelen ser adecuados para líquidos relativamente limpios, mientras que el principio Doppler puede ser útil cuando el medio contiene sólidos o aire en suspensión.

Los medidores de nivel ultrasónicos emiten una señal hacia la superficie del producto y calculan la distancia a partir del eco recibido. Se utilizan en depósitos de agua, efluentes, productos líquidos y determinados sólidos a granel. Su ventaja es la medición sin contacto, aunque las condiciones internas del depósito influyen directamente en la calidad del eco.

También existen detectores de fugas, equipos para caracterización de materiales e instrumentos para ensayos no destructivos más avanzados. Por ello, pedir simplemente un medidor ultrasónico no basta para definir una compra técnica. La variable que se busca medir debe estar clara antes de comparar fichas técnicas.

Guía de medidores ultrasónicos: cómo seleccionar el adecuado

Defina primero la aplicación y el riesgo asociado

En una inspección de corrosión, el objetivo puede ser localizar pérdidas de pared antes de que comprometan la integridad mecánica. En ese caso, interesan el rango de espesor, la resolución, la capacidad de trabajar con transductor de doble elemento y, cuando proceda, las funciones de medición a través de recubrimiento.

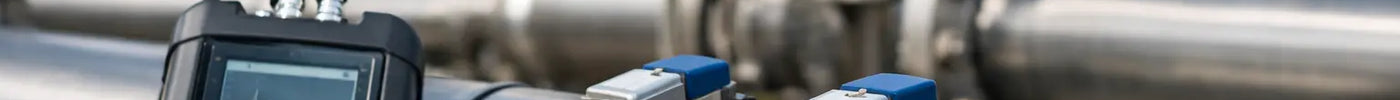

Si la necesidad es verificar el consumo de agua de un circuito de refrigeración sin interrumpir el servicio, un caudalímetro ultrasónico portátil de pinza externa puede ser una solución eficaz. Pero deberá confirmarse el material de la tubería, el diámetro exterior, el espesor de pared, el revestimiento interno y la disponibilidad de tramos rectos suficientes. El hecho de que el montaje no sea intrusivo no elimina la necesidad de una instalación técnicamente controlada.

Para nivel, conviene valorar la geometría del depósito, la distancia de medición, la presencia de espuma, condensación, agitadores y vapores. Un sensor ultrasónico puede ofrecer buen rendimiento en condiciones estables, pero no siempre es la mejor tecnología en un proceso con turbulencia intensa, polvo denso o ecos parásitos persistentes.

La criticidad del activo también cambia el nivel de exigencia. No requiere el mismo respaldo documental una lectura orientativa en una línea auxiliar que una medición destinada a validar un plan de mantenimiento, aceptar un lote de fabricación o documentar la condición de un equipo sometido a inspección reglamentaria.

Revise el material y la condición de la superficie

En medidores de espesor, la velocidad del sonido varía entre acero al carbono, acero inoxidable, aluminio, cobre, plásticos, vidrio y materiales compuestos. Introducir una velocidad incorrecta produce un resultado aparentemente preciso, pero metrológicamente equivocado. La programación del material debe verificarse con un patrón de referencia o una zona de espesor conocido cuando la aplicación lo requiera.

La superficie también importa. Óxido suelto, picaduras, rugosidad, pintura gruesa, recubrimientos multicapa o falta de acceso pueden dificultar el acoplamiento. En muchas mediciones de espesor se utiliza un gel acoplante para eliminar el aire entre el palpador y la pieza, ya que el aire atenúa drásticamente la transmisión de ultrasonidos. Los equipos con funciones a través de pintura pueden ayudar a distinguir el recubrimiento del espesor base, aunque esta prestación debe validarse en la condición real del activo.

En caudalímetros de pinza externa, las tuberías con incrustaciones, revestimientos desconocidos o espesores no verificados pueden reducir la calidad de señal. Antes de emitir un valor como dato de proceso, conviene comprobar indicadores internos de intensidad de señal y realizar, cuando sea posible, una comparación contra una referencia disponible.

No confunda resolución con exactitud

Una resolución de 0,01 mm indica el menor incremento que el equipo puede mostrar, no necesariamente la incertidumbre total de la medición. La exactitud depende del instrumento, el transductor, la velocidad acústica configurada, el estado superficial, el acoplamiento, la geometría de la pieza y la habilidad del operador.

Este criterio es especialmente relevante al evaluar corrosión localizada. Una lectura puntual puede no representar el espesor mínimo de una zona afectada por picaduras. Para inspecciones críticas, es preferible establecer una cuadrícula de medida, registrar ubicación y orientación del transductor, y conservar tendencias históricas. Un valor aislado tiene utilidad limitada si no puede compararse con una medición posterior bajo condiciones equivalentes.

Elija el transductor como parte del sistema

El transductor no es un accesorio secundario. Define el rango de espesor, la capacidad de penetración, el diámetro mínimo inspeccionable y la respuesta ante superficies corrosivas o calientes. Los palpadores de doble elemento suelen utilizarse para aplicaciones de corrosión y superficies menos favorables, mientras que otras configuraciones pueden priorizar resolución en materiales delgados o análisis de señal.

En caudal, la selección incluye el tipo de abrazadera, la disposición de los transductores y el método de instalación. Algunos diámetros y materiales permiten configuraciones en V, Z o W. Cada una responde a condiciones específicas de tubería y de señal, por lo que debe seguirse el procedimiento del fabricante y no una disposición elegida por comodidad de montaje.

Funciones que aportan valor en campo

Las funciones de registro, alarmas por límite, almacenamiento de lecturas y exportación de datos son útiles cuando el instrumento forma parte de una ruta de inspección. Permiten asociar resultados a un activo, un punto de prueba y una fecha, reduciendo la dependencia de anotaciones manuales. Para operaciones que trabajan con mantenimiento predictivo, esta trazabilidad facilita identificar tendencias de pérdida de espesor o variaciones anómalas de caudal.

Las representaciones A-scan y B-scan aportan un nivel adicional de análisis en determinados medidores de espesor. Un A-scan permite observar la respuesta de los ecos y ayuda a valorar la calidad de la lectura. Un B-scan puede representar un perfil de espesor a lo largo de un recorrido. No todas las aplicaciones necesitan estas funciones, pero son relevantes cuando se requiere mayor capacidad de diagnóstico que una lectura numérica simple.

La protección ambiental, la autonomía de batería, la ergonomía, la visibilidad de pantalla y la posibilidad de operar con guantes también deben revisarse. Un equipo con especificaciones adecuadas pero difícil de utilizar en una zona de planta acabará generando mediciones inconsistentes o quedando fuera de las rutas de trabajo.

Calibración, verificación y trazabilidad

La calibración no sustituye la comprobación previa al uso. Antes de comenzar una campaña de medición, el técnico debe revisar el estado del transductor, los cables, el acoplante y el patrón de referencia. En espesores, una verificación sobre bloques patrón permite detectar desviaciones de configuración o problemas de respuesta antes de medir equipos en servicio.

La necesidad de certificado y trazabilidad depende del sistema de calidad, de los requisitos contractuales y de la criticidad de la medición. Para laboratorios, fabricantes y organizaciones con procedimientos auditables, disponer de calibración respaldada por laboratorios acreditados conforme a referencias reconocidas aporta evidencia documental para el control metrológico. También es recomendable definir intervalos de recalibración basados en frecuencia de uso, condiciones de transporte, historial del equipo y tolerancia del proceso.

Conviene documentar no solo el resultado, sino las condiciones de obtención: modelo y número de serie, tipo de palpador, material configurado, patrón utilizado, punto de medición y criterio de aceptación. Esta disciplina convierte una lectura de campo en información defendible ante mantenimiento, calidad o auditoría.

Errores habituales que conviene evitar

El error más frecuente es elegir por rango anunciado sin comprobar la aplicación. Un rango amplio no garantiza buen desempeño sobre una tubería pequeña, un material atenuante o una superficie deteriorada. También es habitual asumir que un caudalímetro ultrasónico portátil entregará una lectura fiable en cualquier instalación, ignorando codos próximos, válvulas, bombas, burbujas o flujo parcialmente desarrollado.

Otro problema es utilizar valores de velocidad acústica genéricos sin contrastarlos. En materiales homogéneos y conocidos puede ser suficiente para una estimación, pero en aleaciones, plásticos técnicos, piezas laminadas o componentes con recubrimiento, una configuración genérica puede introducir un sesgo relevante.

Por último, no conviene separar la compra del soporte técnico. La disponibilidad de transductores compatibles, la garantía, el acceso a calibración y la orientación para configurar el instrumento forman parte del coste real de propiedad. Monday Instruments puede ayudar a evaluar estos criterios desde la aplicación, no solo desde la referencia comercial del equipo.

Un medidor ultrasónico bien seleccionado ofrece información sin desmontaje y con un impacto mínimo sobre la operación. El mejor punto de partida no es el precio ni la pantalla con más funciones, sino una pregunta concreta: qué decisión de mantenimiento, proceso o calidad debe respaldar esa medición. Cuando la respuesta está definida, la instrumentación adecuada deja de ser un gasto y se convierte en una referencia fiable para actuar a tiempo.
