Aprenda cómo diagnosticar fugas de aire comprimido, priorizar reparaciones y validar resultados con medición fiable en instalaciones industriales.

Un compresor que entra en carga cuando la producción está detenida no es un comportamiento normal: es una señal de coste energético, capacidad desperdiciada y posible desgaste prematuro. Saber cómo diagnosticar fugas de aire de forma metódica permite localizar el problema antes de que afecte a la presión disponible en los puntos de consumo, a la calidad del proceso o a la continuidad operativa.

En una red industrial, una fuga rara vez se limita a un silbido audible. Puede estar en una conexión roscada, una manguera deteriorada, un acoplamiento rápido, una purga defectuosa o un componente de la máquina que consume aire de forma continua. La inspección eficaz combina observación del sistema, detección acústica, medición de caudal y validación posterior a la reparación.

Por qué una fuga de aire comprimido debe tratarse como una avería

El aire comprimido es uno de los servicios auxiliares con mayor coste por unidad de energía útil. Cada fuga obliga al compresor a funcionar durante más tiempo para mantener el rango de presión configurado. Si la presión cae, es frecuente que se intente compensar elevando la consigna del compresor. Esta medida puede ocultar temporalmente el síntoma, pero incrementa el consumo y puede perjudicar equipos neumáticos diseñados para una presión de trabajo concreta.

Además del coste eléctrico, las fugas reducen la capacidad real de la instalación. Una línea con pérdidas significativas puede provocar movimientos lentos en cilindros, fallos de actuadores, funcionamiento irregular de válvulas y paradas intermitentes difíciles de reproducir. En procesos críticos, el problema no es solo cuántos litros de aire se pierden, sino cuándo y dónde se pierde la presión.

El diagnóstico debe considerar también la calidad del aire. Aceite, condensado y partículas pueden deteriorar juntas, racores y elementos de control. Por eso, reparar una fuga sin revisar la causa de degradación puede llevar a que reaparezca semanas después.

Cómo diagnosticar fugas de aire comprimido paso a paso

1. Establezca una condición de referencia

Antes de recorrer la planta, documente la presión de descarga, el número de compresores activos, las horas de carga y descarga, y el estado de producción. La prueba más reveladora se realiza durante una parada controlada o en un periodo de consumo mínimo, con los equipos que deban permanecer alimentados claramente identificados.

Registre la presión inicial del depósito o del tramo que se va a evaluar y mida su descenso durante un intervalo definido. Una caída rápida de presión, sin demanda operativa prevista, indica una pérdida relevante. Este método no localiza el punto exacto, pero permite confirmar que existe una fuga y establecer una línea base para comparar después de las reparaciones.

Conviene aislar sectores mediante válvulas de corte. Si el descenso se reduce al cerrar una zona, la búsqueda puede concentrarse en ese ramal. En instalaciones extensas, dividir la red por edificios, líneas de producción o usos finales evita inspecciones largas y poco concluyentes.

2. Inspeccione primero los puntos de mayor incidencia

La inspección visual sigue siendo necesaria, especialmente en conexiones accesibles. Revise racores, uniones roscadas, conectores rápidos, mangueras flexibles, reguladores, filtros, lubricadores, purgas automáticas, colectores y entradas de aire de equipos neumáticos.

Preste atención a mangueras dobladas, rozadas contra estructuras, endurecidas por temperatura o expuestas a productos químicos. También son frecuentes las pérdidas en acoplamientos que se conectan y desconectan con frecuencia, así como en válvulas manuales que no cierran completamente.

La solución de agua jabonosa puede confirmar una fuga localizada cuando el componente es accesible y puede humedecerse sin afectar al proceso. La aparición de burbujas es una evidencia sencilla y útil. Sin embargo, no es adecuada como método principal en redes elevadas, zonas calientes, equipos eléctricos próximos, áreas con polvo o sistemas donde no se deba introducir humedad.

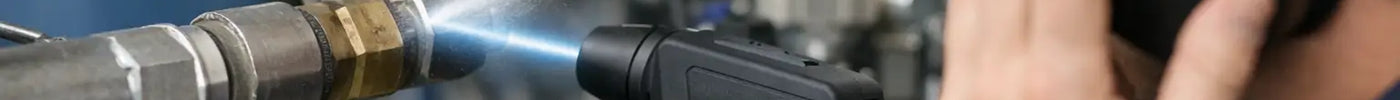

3. Utilice detección ultrasónica para localizar pérdidas pequeñas

El método más eficiente para buscar fugas en operación es la detección por ultrasonidos. Cuando el aire a presión atraviesa un orificio, una junta defectuosa o una conexión mal sellada, genera turbulencia y una emisión ultrasónica que no siempre es audible para el oído humano. Un detector convierte esa señal en una indicación audible y visual para el técnico.

Esta técnica permite inspeccionar tuberías en altura, conexiones detrás de protecciones y componentes situados en entornos ruidosos. A diferencia de la escucha convencional, no depende de detener maquinaria cercana ni de que la fuga sea grande. También reduce el riesgo de pasar por alto pérdidas pequeñas que, sumadas, generan un consumo considerable.

La exploración debe realizarse de forma ordenada. Comience por las líneas principales y continúe hacia derivaciones, bajantes y puntos de uso. Mantenga una distancia de inspección consistente y ajuste la sensibilidad del instrumento para distinguir la señal de fuga del ruido ultrasónico de válvulas, escapes de proceso u otros fenómenos mecánicos. Una lectura aislada no siempre confirma una fuga: debe verificarse acercando la sonda, cambiando el ángulo de detección y, cuando sea posible, aplicando agua jabonosa en el punto identificado.

4. Cuantifique la pérdida y establezca prioridades

No todas las fugas deben recibir la misma prioridad. Una microfuga en un puesto poco utilizado puede programarse durante la siguiente parada de mantenimiento. Una pérdida en una línea principal, una purga permanentemente abierta o un actuador que fuga de forma continua requiere atención inmediata.

La cuantificación puede realizarse mediante el método de caída de presión en un volumen conocido, el análisis de tiempos de carga del compresor o la medición directa con un caudalímetro para aire comprimido. Los caudalímetros térmicos, instalados en la alimentación general o por áreas, aportan información especialmente valiosa porque permiten observar consumos fuera de horario productivo, comparar turnos y verificar si una reparación ha reducido la demanda base.

Para priorizar, valore el caudal estimado, las horas anuales de funcionamiento, la criticidad del área, la accesibilidad del punto y el riesgo de fallo. Una fuga de menor caudal puede ser prioritaria si está junto a un equipo de seguridad, en una zona de difícil acceso o en un componente que puede provocar una parada no planificada.

5. Repare la causa, no solo el síntoma

Apretar un racor puede resolver una conexión floja, pero no corrige una rosca dañada, una junta incompatible o una manguera degradada. La reparación profesional exige seleccionar sellos, juntas y componentes compatibles con la presión, la temperatura, el lubricante presente y el tipo de fluido de la red.

En acoplamientos y mangueras, sustituir el conjunto suele ser más fiable que reparar de forma provisional. En purgas automáticas, revise el mecanismo, la presencia de contaminantes y el mantenimiento del sistema de tratamiento de aire. Si la fuga procede de una válvula neumática o de un cilindro, evalúe el desgaste interno y el número de ciclos del equipo antes de decidir entre ajuste, kit de reparación o sustitución.

Toda intervención debe quedar registrada con ubicación, tipo de fuga, acción correctiva, repuestos instalados y fecha. Este historial revela patrones: una zona con fallos recurrentes puede requerir rediseño de tubería, mejor filtración, cambios en las prácticas de conexión o un programa preventivo más frecuente.

Validación posterior: la fase que confirma el ahorro

Una reparación no debe cerrarse cuando desaparece el ruido. Repita la medición de referencia bajo condiciones equivalentes: misma presión, horario comparable y misma configuración de equipos. Si se utilizó caída de presión, compruebe que el tiempo de descenso ha mejorado. Si se dispone de medición de caudal, contraste el consumo base antes y después.

La validación también sirve para detectar efectos no previstos. Al eliminar pérdidas en una zona, puede aparecer una fuga antes enmascarada por el ruido o por la caída de presión anterior. Por ello, una segunda ronda de ultrasonidos tras las reparaciones suele ser una práctica rentable.

Instrumentación y trazabilidad para un programa fiable

Un programa de fugas sostenido requiere instrumentos adecuados a la criticidad de la instalación: detector ultrasónico para localización, manómetros o registradores para tendencias de presión, caudalímetro para cuantificación y equipos de calibración para verificar los puntos de control. En entornos industriales, la precisión sin trazabilidad documental no basta para justificar decisiones de mantenimiento o inversiones energéticas.

La selección del equipo depende del diámetro de tubería, el rango de caudal, la presión de servicio, la presencia de humedad y el nivel de detalle requerido. Para auditorías periódicas y decisiones de proceso, conviene trabajar con instrumentos con certificado de calibración, especificaciones claras y respaldo técnico posterior. Monday Instruments puede ayudar a alinear la instrumentación de diagnóstico con las condiciones reales de cada red de aire comprimido.

La mejor práctica no consiste en organizar una búsqueda de fugas solo cuando aumenta la factura eléctrica. Consiste en medir la demanda base, inspeccionar por zonas, reparar con criterio técnico y validar el resultado. Convertir ese ciclo en una rutina de mantenimiento protege la capacidad de la instalación y hace visibles ahorros que, de otro modo, se escaparían por cada conexión defectuosa.
