Descripción

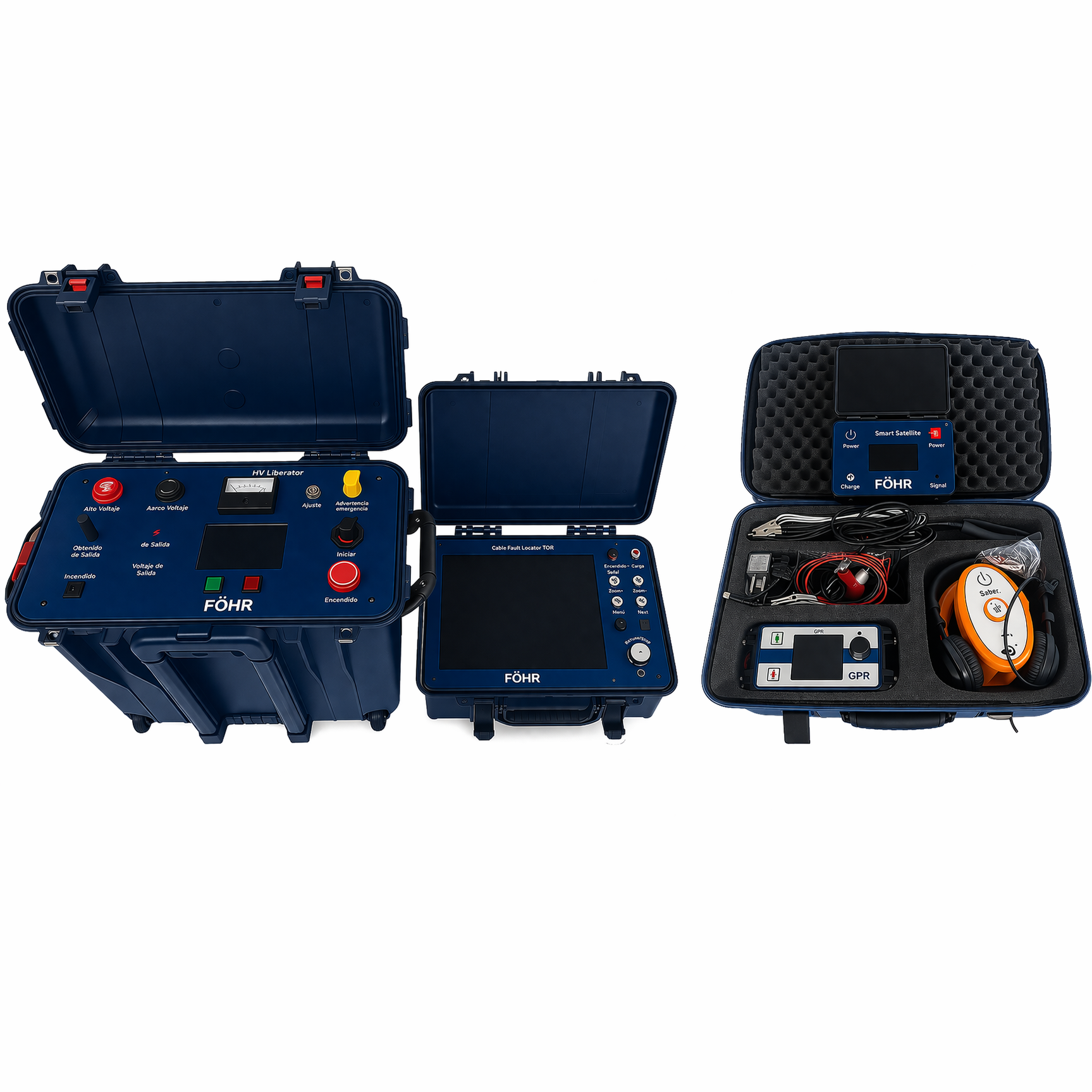

La Unidad se compone de los siguientes equipos:

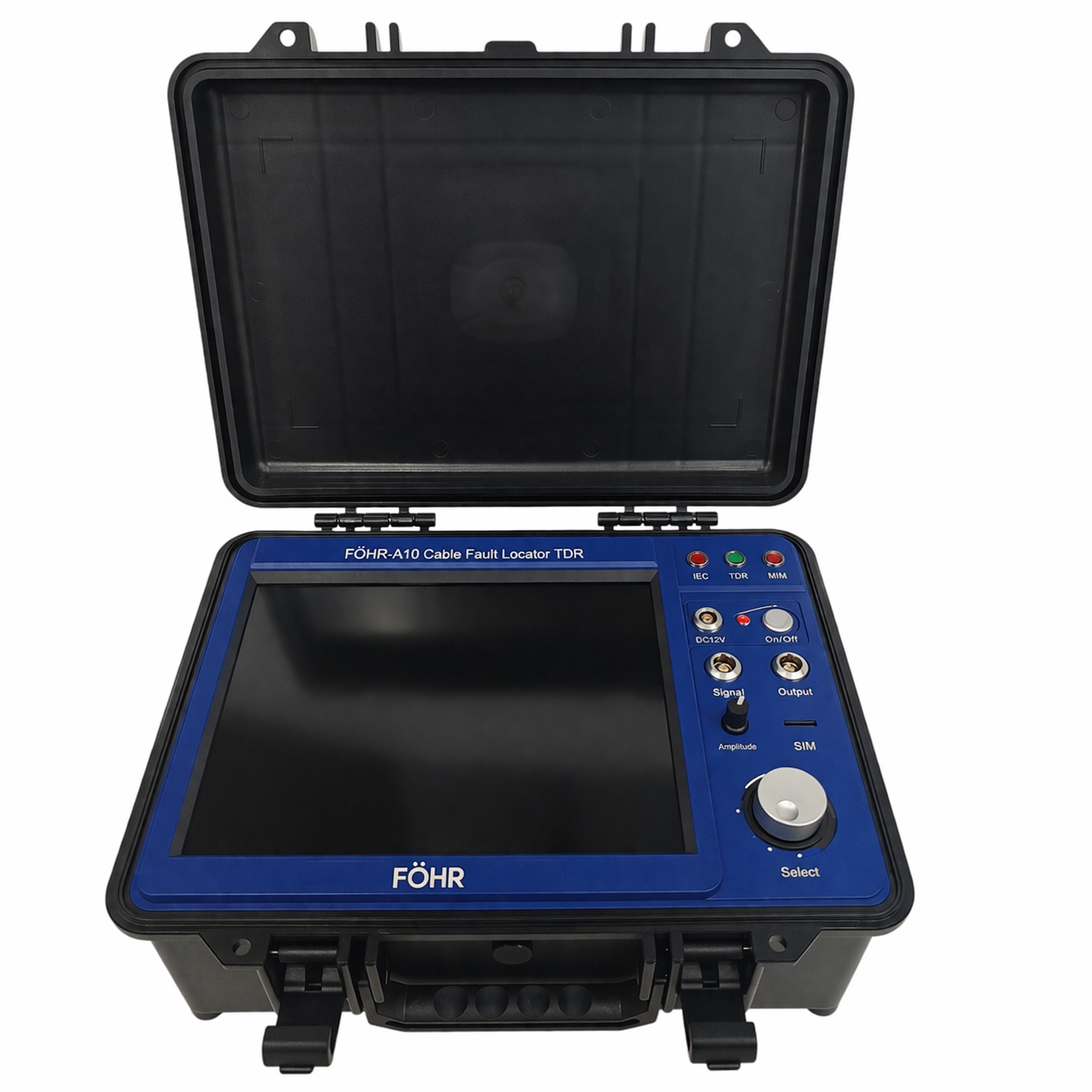

1. Unidad de localización de fallos de cable FÖHR A10
Pruebas a toda longitud de cables de alimentación: Puede medir con precisión la longitud total de los cables de alimentación, proporcionando datos importantes para la instalación, mantenimiento y gestión de los cables.
Calibración de la velocidad de onda: Al calibrar la velocidad de propagación de la señal en el cable, se mejora la precisión de la localización de fallos.
Diseño embebido con interfaz en inglés, funcionamiento estable, resistente a fallos y virus.
Adopta tecnología de bus de control distribuido, con alta automatización, operación sencilla y un cableado de prueba conveniente.
Equipado con una pantalla grande de 12,1 pulgadas, funcionamiento táctil del ratón, pantalla de alta luminosidad, adecuada para uso exterior bajo la luz solar, fuente de alimentación de batería de litio para pruebas cómodas in situ; Carcasa de plástico diseñada para resistencia a impactos y humedad, logrando una estabilidad extrema.
El software permite el cambio automático entre el método de pulsos de bajo voltaje y el método de corriente impulsiva, con cableado sencillo y pruebas intuitivas; identificación y búsqueda automática de puntos de inflexión de la forma de onda, posicionamiento automático de los puntos de inflexión de fallo y lectura y visualización automática de las distancias de fallo.
La forma de onda se muestra en tres zonas en la misma pantalla, con diez formas de onda medidas que se muestran aleatoriamente para su selección; Implementa simultáneamente modos de procesamiento automático y manual para la verificación de posicionamiento de la forma de onda, y tiene la función de almacenar, reproducir y analizar formas de onda de prueba.
Capaz de probar diversos fallos de aislamiento importantes en cables de alimentación de diferentes niveles de voltaje , secciones transversales , medios y materiales , incluyendo : circuitos abiertos , cortocircuitos , fugas de baja resistencia , alta resistencia y fallos de descarga de alta resistencia .
-
Modo de visualización : pantalla LCD de grado industrial de 12 , 1 pulgadas
-
Espacio de almacenamiento : 4G fijo Métodos de prueba : TDR , ICE
-
Modo de funcionamiento : funcionamiento por perilla optoelectrónica ( función de pantalla táctil opcional )
-
Ancho de pulso / amplitud de pulso ( 100ns ~ 10 μs , 120V )
-
Ajuste de ganancia ( -20 ~ + 40dB )
-
Adaptación de impedancia de salida ( 120 Ω )
-
Distancia de prueba : 5m ~ 100km ( v / 2=80m / μs )
-
Distancia mínima de prueba ( zona muerta ): 5 metros
-
Error de posicionamiento preciso : ± 0 , 2 m
-
Error de prueba : Error del sistema inferior al ± 1 %
-
Resolución : ( v / 2 ) * f metros ( v / 2 : velocidad de media onda m / μs ; f : frecuencia de muestreo MHz )
-
Frecuencia de muestreo : 3 , 125MHz , 6 , 25MHz , 12 , 5MHz , 25MHz , 50MHz , 100MHz , 200MHz , 250MHz
-
Fuente de alimentación : CC 12 V.

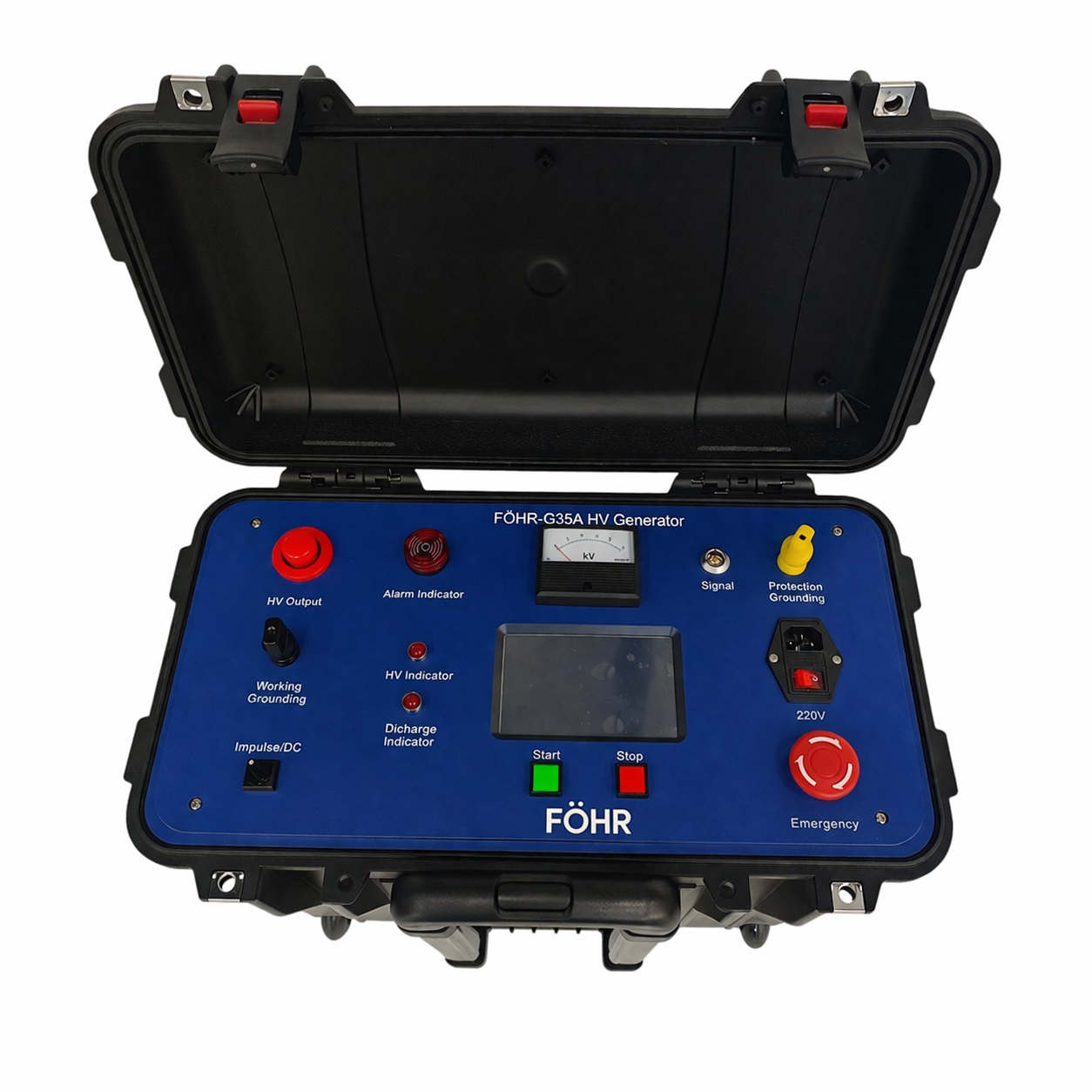

2. Generador de alto voltaje FÖHR G35A
La fuente de alimentación integrada de alta frecuencia y alto voltaje G35A es un producto innovador de nueva generación, totalmente integrado, desarrollado por nuestra empresa basándose en nuestra larga experiencia en investigación de pruebas de fallas de cables y las demandas actuales del mercado. Ofrece un rendimiento estable, tecnología de vanguardia, portabilidad y seguridad.
Este producto se utiliza principalmente para pruebas de descarga por impulsos en cables de alimentación de hasta 35 kV, junto con el muestreo de la forma de onda de falla del cable y la localización precisa del punto de falla mediante un localizador.
1. Modo de salida: Salida de pulsos
2. Tensión de salida: Tensión negativa CC ≤32 kV
3. Corriente de funcionamiento: ≤10 A
4. Modos de funcionamiento: Pulso único, pulso continuo
5. Condensador integrado: 3 μF/32 kV
6. Energía de descarga: ≤1536
J 7. Ciclo de pulso: Adaptativo de 4 s a 8 s
8. Descarga automática: Descarga automática al apagar
9. Alimentación: 50 Hz 220 V ±10 %
10. Pantalla: Pantalla LCD táctil con resolución de 800 × 480
11. Temperatura de funcionamiento: -10 ℃ a 40 ℃
12. Humedad de funcionamiento: ≤80 %
13. Altitud: ≤1000 metros
14. Dimensiones: 550 (L) 300 (An) 435 (Al) mm
15. Peso: ≤28 kg

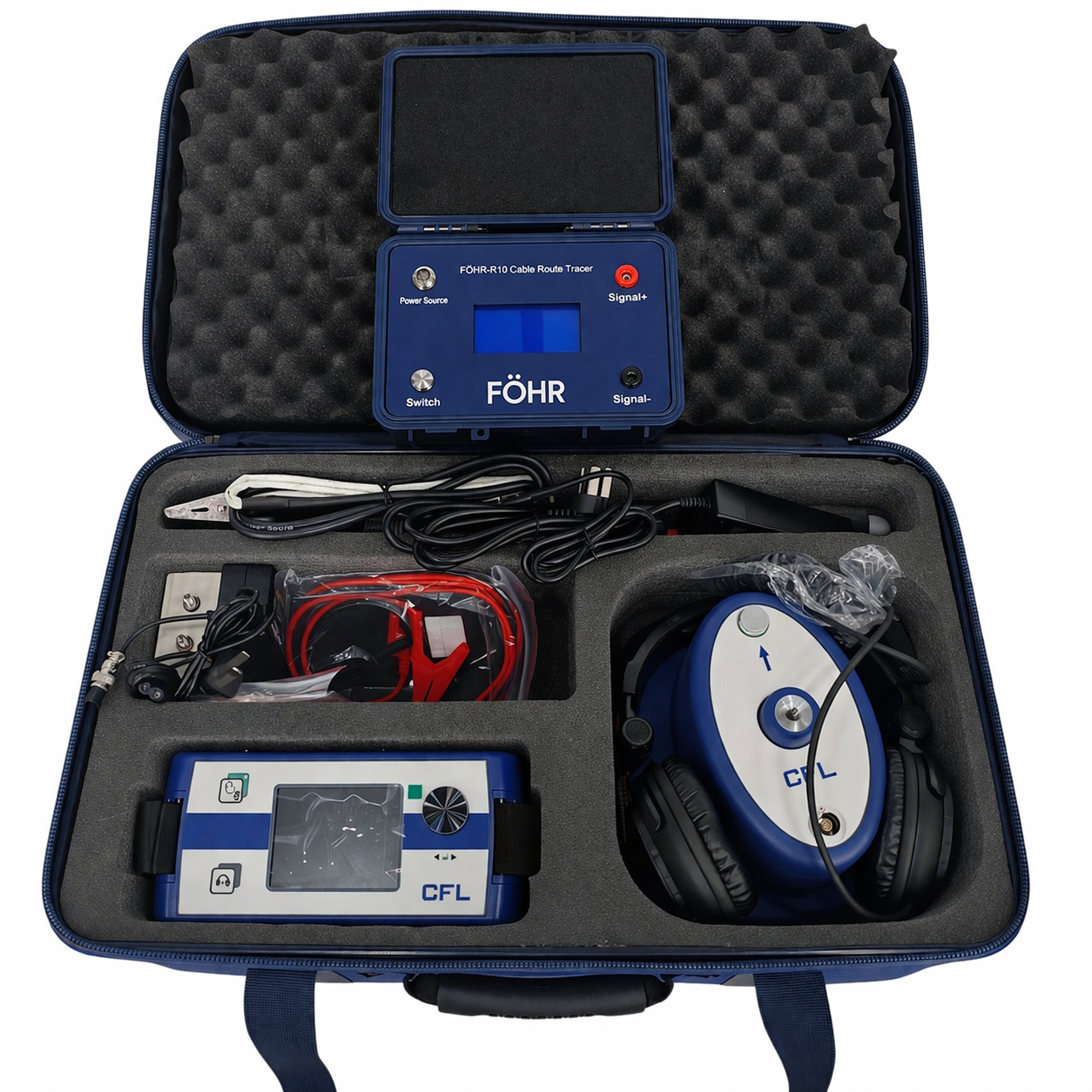

3. Localizador de precisión FÖHR B-R10 + Rastreador de rutas de cables
El rastreador de rutas de cables consta de un transmisor y un receptor de ruta. Este instrumento está diseñado específicamente para pruebas de localización de fallas en cables. Su función principal es detectar la ruta de los cables. El instrumento adopta una unidad central de procesamiento de microcomputadora y circuitos integrados dedicados. Se caracteriza por una alta sensibilidad de recepción, baja deriva estática, fuerte capacidad antiinterferencias, operación estable y alta precisión.
El instrumento consta de las siguientes dos partes: Transmisor: Envía señales de prueba al cable que se está probando. Receptor de ruta: Recibe señales cerca del cable enterrado mediante un sensor e identifica la dirección del recorrido del cable.
Especificaciones técnicas
- Alcance de detección: 5 km
- 2. Profundidad de detección: 3 m
- 3. Error de ruta: 5 cm
- 4. Parámetros básicos del transmisor: Frecuencia de salida: 9,6 kHz; Potencia de salida: 5 W
- Parámetros básicos del receptor de ruta: Frecuencia de entrada: 9,6 kHz Error de ruta: 2 cm Error de medición de profundidad: 5 cm Batería de litio recargable de 9 V, capaz de funcionar de forma continua durante 8 horas. Pantalla LCD: Pantalla de color real de alto brillo con una resolución de 320 x 240, adecuada para uso en exteriores.
