Descripción

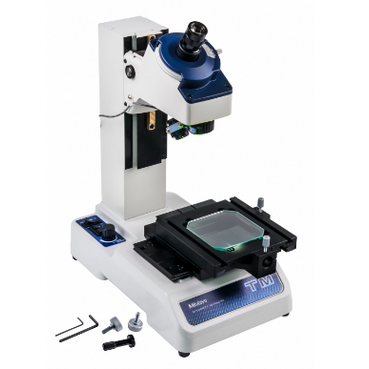

El microscopio de medición de Mitutoyo TM-505B está diseñado para medir dimensiones y ángulos de metales mecanizados. Este microscopio puede utilizarse para verificar la forma de tornillos y engranajes adjuntando una retícula opcional. La columna óptica es de tipo monocular con un ángulo de inclinación de 60 grados. La imagem de observación es recta. El protractor del ocular tiene una resolución de 1 grado y una rotación de 360 grados. El lente objetivo es de 2x. La cabeza del microscopio tiene una altura máxima de 115mm y un método de enfoque manual. La iluminación es de tipo transmitido con ajuste de brillo y una fuente de luz LED blanca. La etapa de viaje cruzado tiene un rango de medición de 50x50mm y una carga máxima de 5kg.
| Tipo de columna óptica |
Monocular |
| Ángulo de inclinación |
60 grados |
| Imagem de observación |
Recta |
| Resolución del protractor del ocular |
1 grado |
| Rotación del protractor del ocular |
360 grados |
| Lente objetivo |
2x |
| Altura máxima de la pieza de trabajo |
115mm |
| Método de enfoque |
Manual |
| Iluminación |
Transmitida con ajuste de brillo y fuente de luz LED blanca |
| Rango de medición de la etapa de viaje cruzado |
50x50mm |
| Carga máxima de la etapa de viaje cruzado |
5kg |
