Descripción

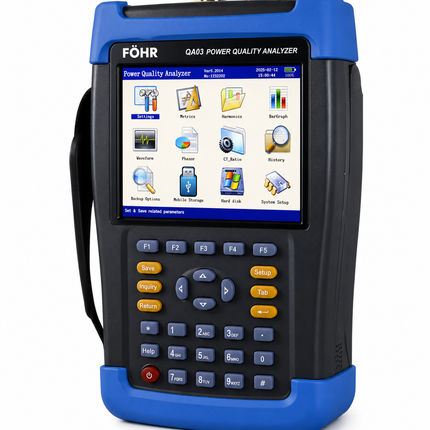

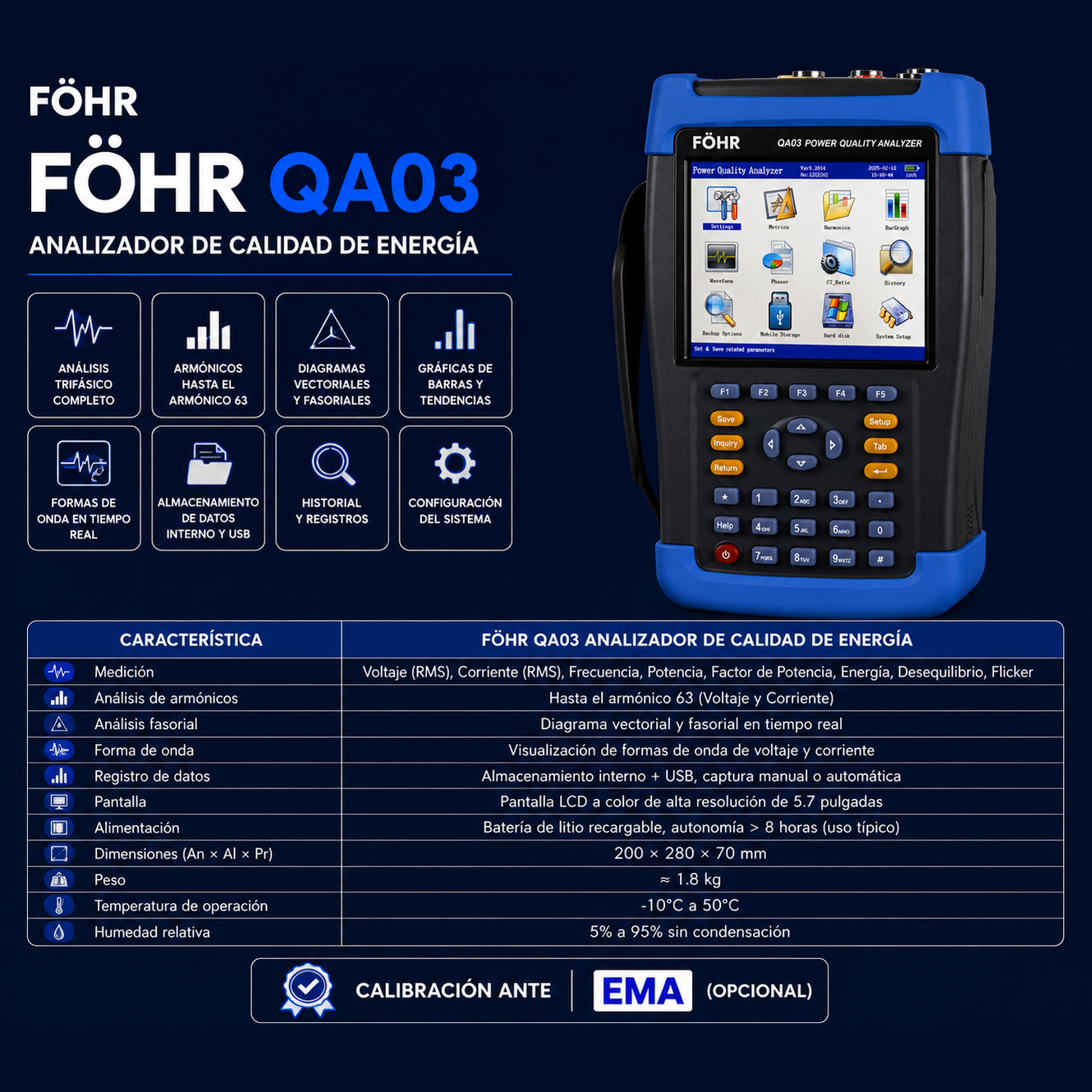

El equipo FÖHR QA03 está diseñado como un instrumento de alta precisión para detectar distorsiones de forma de onda en la red eléctrica y analizar contenido armónico, fluctuaciones de voltaje y desequilibrio de fase. Puede medir con exactitud parámetros eléctricos como voltaje, corriente, potencia activa, potencia reactiva, factor de potencia, frecuencia y ángulo de fase. La corriente se mide mediante transformadores de abrazadera, lo que permite una medición segura sin necesidad de conectar el circuito de corriente. El dispositivo registra y almacena tendencias de parámetros eléctricos durante intervalos de un minuto, con capacidad de almacenamiento continuo de hasta 18 meses. Incluye una pantalla LCD a color con interfaz de usuario en chino e inglés, y un puerto USB para exportar datos al ordenador. La batería de iones de litio de alta capacidad permite más de 10 horas de operación continua. Su tamaño compacto y peso ligero facilitan el transporte y el uso tanto en campo como en laboratorio.
Descripción del producto
La calidad de la energía se refiere a la calidad de la fuente de alimentación de CA a través de la red eléctrica al usuario, lo que normalmente significa la buena o mala situación de la energía eléctrica en la línea de transmisión. Los problemas de calidad de la energía son causados principalmente por el lado de carga del terminal. Por ejemplo, el impacto de la carga reactiva conducirá a graves fluctuaciones en el voltaje de la red eléctrica y disminuirá la calidad de la fuente de alimentación.
Con el desarrollo de la tecnología electrónica de potencia, por un lado, trajo un lado positivo a la industria moderna
Eficiencia Energética y conversión energética. Por otro lado, si bien los dispositivos electrónicos de potencia son ampliamente utilizados en todos los ámbitos de la vida, también ha traído daños nuevos y más graves a la calidad de la energía, Y se ha convertido en la principal fuente de armónicos en la cuadrícula.
El creciente uso de rectificadores, dispositivos de control de frecuencia, hornos de arco eléctrico, ferrocarril eléctrico y una variedad de potencia
Dispositivos electrónicos en cada sistema de distribución, impactan la red eléctrica o se llama contaminación eléctrica. Causa voltaje
Inestabilidad, sobretensión, genera armónicos y así sucesivamente. El armónico reduce la eficiencia de la producción, transmisión y utilización de electricidad, por lo que el equipo eléctrico se sobrecalentará, vibrará y hará ruido, y el envejecimiento del aislamiento, acortará la vida útil e incluso fallará o se quemará. Los armónicos también pueden causar un sistema de potencia localizado o una resonancia paralela resonante en serie, de modo que el contenido armónico se amplifica, lo que resulta en la destrucción de condensadores y otros equipos.
Las propiedades eléctricas no lineales, la resistencia al impacto y el desequilibrio de este tipo de carga causan una grave contaminación de la calidad del suministro de energía. Por lo tanto, eliminar el problema armónico más alto en el sistema de suministro y distribución tiene un significado muy positivo para mejorar los problemas de calidad de la energía y garantizar la seguridad, la estabilidad y el funcionamiento económico del sistema de energía.
Por otro lado, los equipos eléctricos en los usuarios industriales, comerciales y residenciales modernos son más sensibles a la calidad de la energía y tienen un mayor requisito de calidad de la fuente de alimentación. Actualmente, los armónicos, la interferencia electromagnética y la reducción del factor de potencia se han relacionado con los tres peligros del sistema de alimentación. Cuando se interfiere o contamina, la calidad de la energía de la red no puede alcanzar los estándares nacionales, por lo que debe centrarse en la mejora de la calidad de la red. Para comprender la situación real de la calidad de la energía, debe tener el equipo adecuado para probar y analizar la situación real. Contrarrestar la condición doméstica, nuestra empresa desarrolló el instrumento de análisis de calidad de energía profesional, que es adecuado para el país. A continuación se muestran en detalle los rendimientos, parámetros y métodos de uso específicos del analizador de calidad eléctrica.
Función y característica
El instrumento está diseñado como un equipo de prueba de alta precisión para detectar la aparición de distorsión de la forma de onda de red, el contenido armónico, las fluctuaciones de voltaje y el parpadeo y el desequilibrio de fase de los problemas de calidad de la energía; también incluye pruebas de parámetros eléctricos y funciones de análisis vectorial.
Puede medir con precisión una variedad de parámetros eléctricos, como voltaje, corriente, potencia activa, potencia reactiva, ángulo de fase, factor de potencia, frecuencia, etc.
Puede mostrar el diagrama vectorial del voltaje y la corriente medidos, analizando qué usuarios pueden juzgar si el cableado del dispositivo de medición es correcto o no.

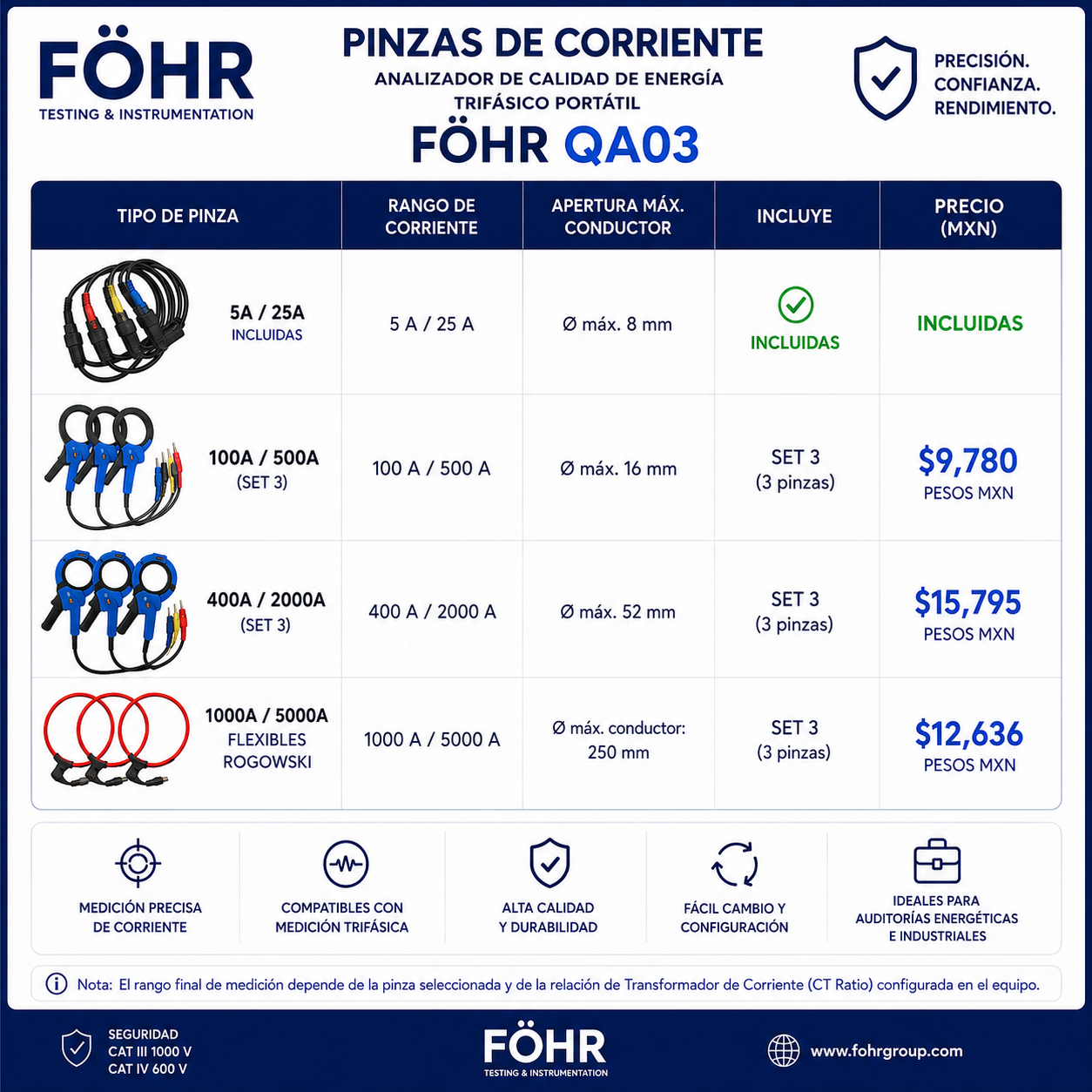

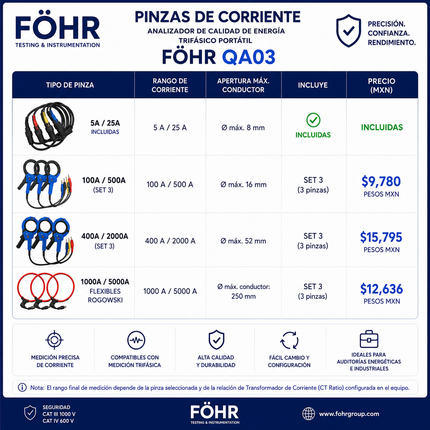

La corriente se mide utilizando los transformadores de abrazadera. Puede realizar la medición de forma fácil y segura, debido al uso de transformadores de corriente de abrazadera, sin conectar el bucle de corriente. Dependiendo del rango de medición del usuario, puede estar equipado con diferentes rangos de abrazaderas.
La medición y el análisis de la calidad de la energía de CA desde la red eléctrica hasta el cliente se pueden hacer fácilmente, su medición
Y análisis: desviación de frecuencia, desviación de voltaje, fluctuaciones de voltaje, parpadeo, factor de desequilibrio de voltaje trifásico y armónico.
Puede mostrar voltaje monofásico, forma de onda de corriente y puede mostrar voltaje trifásico y forma de onda de corriente en el
Mismo tiempo.
Toda la interfaz de prueba funciona con una función de bloqueo de pantalla para facilitar la lectura y el análisis de los datos del usuario.
Monitoreo de las fluctuaciones de carga: puede medir y analizar las fluctuaciones en la calidad de la energía de la red eléctrica causadas por una variedad de equipos eléctricos en diferentes condiciones de funcionamiento. Registra y almacena tendencias de parámetros eléctricos, como voltaje, corriente, potencia activa, potencia reactiva, potencia aparente, frecuencia y fase en un momento regular.
Puede hacer el ajuste del equipo eléctrico y el monitoreo dinámico durante la operación, y ayudar a los usuarios a resolver los problemas del proceso de ajuste de potencia y Comisión.
Puede medir y analizar los parámetros dinámicos de los dispositivos de compensación y filtrado de potencia reactiva en el sistema de potencia, y realizar una evaluación cuantitativa de sus características y especificaciones técnicas.
Los usuarios pueden establecer diferentes intervalos de almacenamiento y almacenará sucesivamente los datos de acuerdo con el intervalo de tiempo establecido;
El almacenamiento de datos de alta capacidad está equipado en el interior. Puede almacenar 18 meses consecutivos o más según un intervalo de un minuto, lo que satisface las necesidades de puntos de prueba de monitoreo a largo plazo.
El instrumento incluye un conector USB, que se puede utilizar fácilmente para copiar los datos directamente en el backstage.
Ordenador de gestión.
Se coordina con un potente software de gestión de datos y puede cargar directamente datos de muestreo en tiempo real al cálculo de gestión de backstage, que puede hacer un tratamiento más completo y rápido en segundo plano.
Tiene un calendario, función de reloj, que puede mostrar la fecha y la hora en tiempo real. Puede detectar en la escena mientras guarda los datos y resultados de las pruebas, y cargarlos en un ordenador a través del conector en serie, luego realizar la gestión de datos computarizada a través del software de gestión de backstage (opcional), con potentes capacidades de generación de informes.

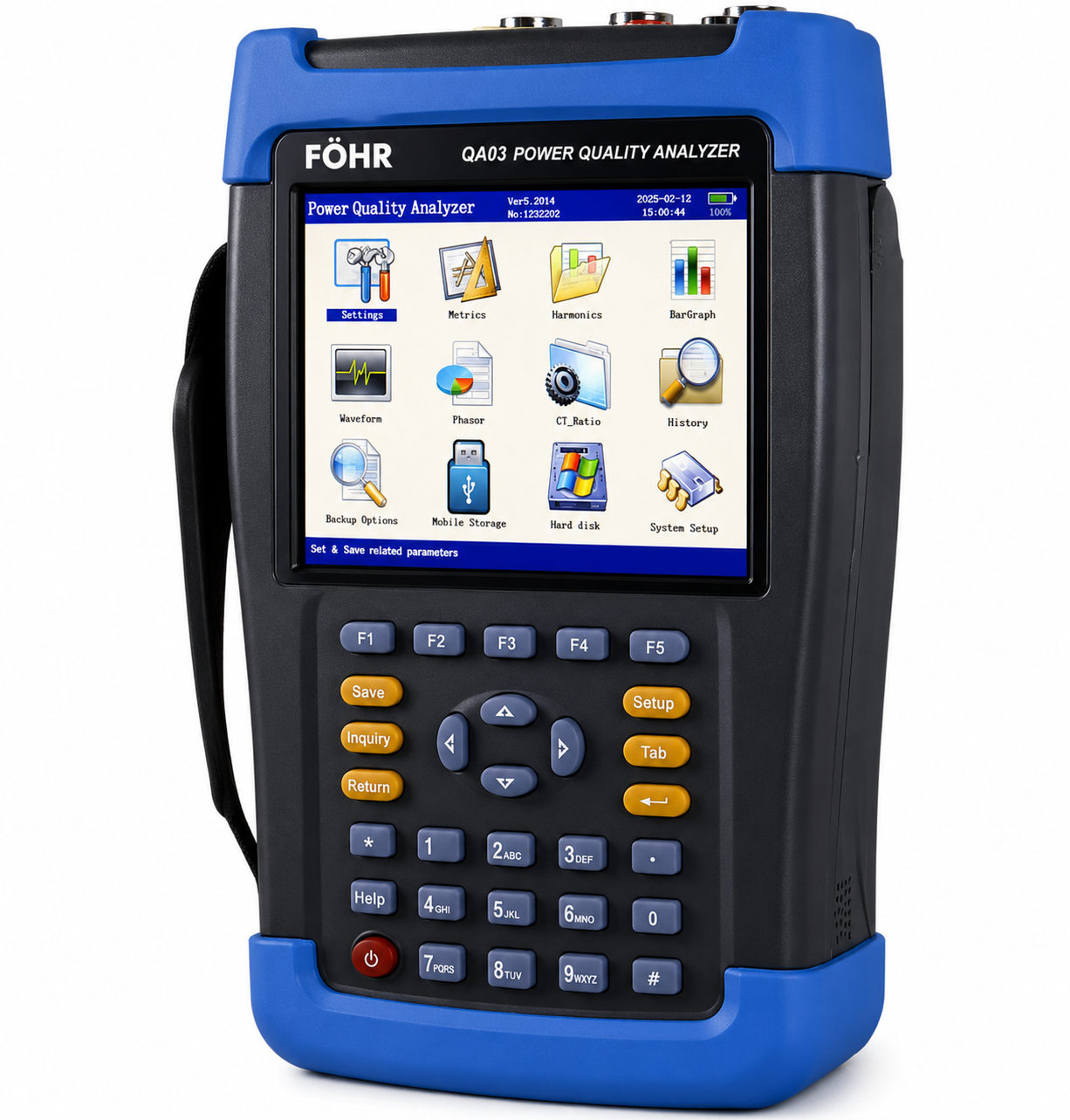

LCD a color importado de pantalla grande se utiliza como pantalla, y la interfaz de usuario China está equipada con símbolo de caracteres chinos, interfaz LCD de pantalla multiparámetro, interfaz interactiva amigable.
La pantalla LCD entrará automáticamente en el modo de ahorro de energía cuando haya 3 minutos sin funcionamiento para maximizar la duración de la batería.
Utiliza un teclado de silicona conductora, que se siente bien, larga vida, diseño razonable y fácil de operar.
La batería recargable de iones de litio de alta capacidad y alto rendimiento está equipada en el interior, que puede funcionar continuamente durante más de 10 horas si la batería está completamente cargada.
Tiene un tamaño pequeño, peso ligero, fácil de transportar. Se puede utilizar tanto como medición de prueba en el sitio como equipo de medición estándar en laboratorio.
| Voltage measurement range |
20 ~ 800V, automatic shift |
| Current measurement range (standard) |
5A / 25A |
| Current measurement range (optional) |
100A / 500A |
| Current measurement range (optional) |
400A / 2000A |
| Phase angle measurement range |
0 ~ 359.99° |
| Frequency measurement range |
45 ~ 55Hz |
| Number of voltage channels |
3 (U_A, U_B, U_C) |
| Number of current channels |
3 (I_A, I_B, I_C) |
| Maximum harmonic analysis times |
63 |
| Storage interval (max continuous) |
1 min, up to 18 months |
| Dimensions (L×W×H) |
258 mm × 158 mm × 58 mm |
| Weight |
1.5 kg |
Precisión:
Medición de parámetros eléctricos
Voltaje
± 0.1%
Frecuencia
± 0,01Hz
Corriente y potencia
± 0.5%
Fase
± 0.2 °
Calidad eléctrica
Error admisible de voltaje fundamental
≤ 0.5% F.S
Error admisible de corriente fundamental
≤ 1% F.S
Error de medición de la diferencia de fase entre el voltaje fundamental y la corriente
≤ 0.2 °
Error de medición del contenido de voltaje armónico
≤ 0.1%
Error de medición del contenido de corriente armónica
≤ 0.2%
Error de desequilibrio de voltaje trifásico
≤ 0.2%
Error de desviación de voltaje
≤ 0.2%
Error de variación de voltaje
≤ 0.2%
