Descripción

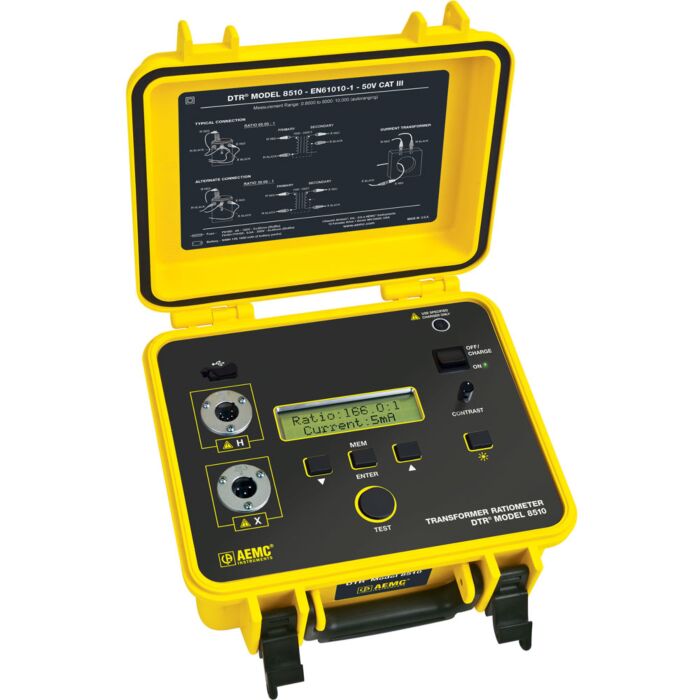

El DTR® Modelo 8510 es un ratiómetro de transformador digital portátil diseñado para pruebas en sitio de transformadores de potencia, potencial y corriente. Cuando se conecta a un transformador no energizado, el DTR® Modelo 8510 mide con precisión la relación de vueltas primaria a secundaria, mientras muestra simultáneamente la polaridad y la corriente de excitación. El DTR® es completamente automático y utiliza un método de prueba compatible con ANSI/IEEE. No se requiere calibración del usuario, selección de rango, accionamiento manual o equilibrio tedioso. En cada medición, el DTR® se autocalibra y verifica conexiones/ circuitos abiertos, cortocircuitos (corriente de excitación excesiva), colocación incorrecta de cables de prueba y polaridad inversa. Las mediciones se muestran rápidamente y con precisión. El DTR® almacena hasta 10,000 resultados de prueba. El software DataView® está incluido, lo que permite configurar el instrumento, descargar mediciones almacenadas e imprimir resultados de prueba en formato de informe.
| ratio de vueltas |
0.8000:1 a 8000:1 |
| tipo de prueba |
ANSI/IEEE |
| polaridad |
muestra polaridad y corriente de excitación |
| almacenamiento de resultados |
hasta 10,000 resultados de prueba |
| software incluido |
DataView® |
| acceso a batería |
batería de NiMH (instalada) |
| cable de alimentación |
115V |
| longitud de los cables de prueba |
15 pies |
| clip de aligatón |
rojo y negro |
| longitud del cable USB |
10 pies |
| cargador de batería externo |
90-264Vac, 50/60Hz |
