Una lectura de resistencia de aislamiento satisfactoria no garantiza que el dieléctrico esté en buenas condiciones. Puede existir humedad, contaminación o envejecimiento incipiente sin que una medición convencional lo evidencie con suficiente sensibilidad. Por eso, ante la consulta «qué es prueba delta tangente», la respuesta útil para mantenimiento eléctrico es que se trata de una prueba diagnóstica que cuantifica las pérdidas dieléctricas de un sistema aislante y ayuda a valorar su estado real.

En activos de media y alta tensión, como transformadores, pasatapas, cables, máquinas rotativas, interruptores y transformadores de medida, el aislamiento es un componente crítico de la continuidad operativa. La prueba de delta tangente permite detectar cambios que, analizados junto con el historial del equipo y otras pruebas eléctricas, respaldan decisiones de mantenimiento, reparación o sustitución.

Qué es la prueba delta tangente y qué mide

La prueba delta tangente, también denominada factor de disipación o tan delta, mide la relación entre la corriente resistiva y la corriente capacitiva que circulan a través de un aislamiento sometido a tensión alterna. En un dieléctrico ideal, la corriente sería exclusivamente capacitiva y estaría desfasada 90 grados respecto a la tensión. En la práctica, todo aislamiento presenta una componente resistiva asociada a pérdidas de energía.

El ángulo de pérdidas se representa con la letra delta. Su tangente, tan δ, expresa numéricamente la magnitud de esas pérdidas. Cuanto menor sea el valor, menor será en principio la energía que el dieléctrico disipa en forma de calor. Sin embargo, un resultado bajo no debe interpretarse de manera aislada: el tipo de aislamiento, la geometría del activo, la temperatura, la tensión de ensayo y las condiciones ambientales influyen en la lectura.

Los equipos de ensayo modernos suelen medir simultáneamente capacitancia, factor de disipación, tensión aplicada y corriente. Esta información permite identificar no solo si hay pérdidas elevadas, sino también si la capacidad del aislamiento ha cambiado respecto a sus valores históricos. Una variación apreciable de capacitancia puede apuntar a alteraciones físicas, contaminación, deterioro localizado o problemas en conexiones y apantallamientos.

Por qué las pérdidas dieléctricas importan en mantenimiento

Un aislamiento envejecido no falla siempre de forma repentina. Antes de una perforación dieléctrica pueden producirse procesos graduales: absorción de humedad, oxidación del aceite, degradación térmica, depósitos conductivos, descargas parciales, grietas o ingreso de contaminantes. Estos mecanismos incrementan la componente resistiva y, por tanto, pueden elevar el valor de tan delta.

En un transformador de potencia, por ejemplo, la prueba puede aportar indicios sobre el estado del sistema aceite-papel, de los pasatapas o de los devanados, según la configuración aplicada. En cables de potencia, resulta útil para estudiar el comportamiento del aislamiento y de sus accesorios. En generadores y motores de gran potencia, complementa las pruebas orientadas a evaluar el aislamiento de estator.

La principal ventaja es su sensibilidad frente a determinados defectos que una prueba de resistencia de aislamiento podría no diferenciar con claridad. No sustituye a otras técnicas. Una estrategia de diagnóstico profesional puede combinarla con resistencia de aislamiento, índice de polarización, relación de transformación, resistencia de devanados, análisis de aceite, termografía, descargas parciales o pruebas de rigidez dieléctrica. La selección depende del activo, de su criticidad y del modo de fallo que se quiere investigar.

Cómo se realiza una prueba de factor de disipación

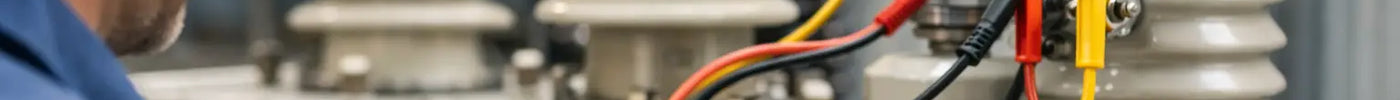

La prueba se ejecuta normalmente fuera de servicio y con el equipo desenergizado, aislado, descargado y correctamente puesto a tierra antes de conectar el instrumento. El analizador aplica tensión alterna controlada al objeto bajo prueba y registra la respuesta dieléctrica. En función del activo y de la conexión disponible, se utilizan configuraciones de ensayo con o sin guarda para separar la contribución de zonas concretas del aislamiento.

La preparación determina la fiabilidad del resultado. Las superficies de pasatapas, terminales y aisladores deben estar limpias y secas cuando el procedimiento lo requiera. También es necesario retirar o aislar conexiones externas que puedan introducir trayectos de fuga no deseados. Una conexión deficiente puede generar lecturas erráticas y llevar a un diagnóstico incorrecto.

La tensión de prueba debe definirse según el procedimiento del fabricante del activo, las prácticas de la instalación y la norma aplicable. En determinadas aplicaciones se realiza una prueba escalonada, aumentando la tensión en varios niveles. El objetivo no es forzar el aislamiento hasta el fallo, sino observar si el factor de disipación o la capacitancia presentan una dependencia anómala con la tensión aplicada.

Seguridad y control del entorno

Aunque se trate de un ensayo diagnóstico, se trabaja con tensión elevada y con energía almacenada en elementos capacitivos. El procedimiento debe incluir bloqueo y etiquetado, comprobación de ausencia de tensión, delimitación de la zona, conexiones de tierra y descarga controlada al finalizar. El personal debe estar cualificado para pruebas en instalaciones eléctricas y utilizar equipos con las categorías, protecciones y accesorios adecuados.

La humedad ambiental y la suciedad superficial pueden afectar especialmente a componentes expuestos. Registrar temperatura, humedad relativa, fecha, configuración de ensayo y número de serie del instrumento convierte una medición puntual en un dato útil para la trazabilidad. Sin ese contexto, comparar resultados de diferentes campañas es mucho menos fiable.

Cómo interpretar los resultados de tan delta

No existe un único valor universal que determine que un aislamiento está aprobado o rechazado. Un resultado admisible para un activo, una tecnología o una antigüedad determinada puede no serlo para otro. También hay que distinguir entre mediciones de aislamiento sólido, líquido o compuesto, porque sus mecanismos de pérdida y referencias técnicas no son equivalentes.

La tendencia es habitualmente más valiosa que una lectura aislada. Si un pasatapas ha mostrado durante años un valor estable y presenta un incremento progresivo, merece una investigación incluso si todavía permanece dentro de un límite general de referencia. Del mismo modo, una lectura elevada pero estable puede requerir una valoración basada en el diseño del componente, los datos del fabricante y las condiciones históricas de servicio.

Conviene revisar tres aspectos de forma conjunta: el valor de tan delta, la capacitancia y su comportamiento frente a la tensión y la temperatura. Un incremento de pérdidas acompañado de una variación de capacitancia suele aportar más información que cualquiera de los dos parámetros por separado. Las correcciones por temperatura, cuando estén definidas para el activo y el método de ensayo, ayudan a comparar campañas realizadas en condiciones distintas.

Los resultados altos pueden relacionarse con humedad, envejecimiento, contaminación, defectos internos o deterioro del aceite. Pero también pueden deberse a una superficie sucia, una conexión de guarda mal planteada, interferencia eléctrica o una configuración inadecuada. Antes de emitir un dictamen sobre el activo, hay que descartar los factores de ensayo.

Qué instrumento necesita una prueba fiable

Para este tipo de diagnóstico se requiere un medidor de factor de disipación diseñado para activos de media y alta tensión, con tensión de salida estable, resolución suficiente para valores bajos, capacidad de medir capacitancia y herramientas de compensación o guarda según la aplicación. En entornos industriales, también resultan relevantes la inmunidad frente a interferencias, los sistemas de seguridad, la generación de informes y la posibilidad de conservar resultados trazables.

La elección no debe basarse solo en el rango de tensión. Es necesario confirmar la compatibilidad con el tipo de activo, los accesorios de conexión disponibles, las configuraciones de prueba requeridas, la corriente de salida y el procedimiento de trabajo de la planta. Para contratistas y departamentos de mantenimiento, la formación del usuario y el soporte técnico son tan determinantes como las especificaciones del equipo.

La calibración también debe formar parte del plan. Un analizador utilizado para aceptar, comparar o diagnosticar equipos críticos debe mantener una trazabilidad de medición documentada. Contar con certificados de calibración emitidos por laboratorios acreditados y respetar los intervalos recomendados reduce la incertidumbre y mejora la defendibilidad técnica de los informes.

Cuándo conviene programarla

La prueba delta tangente es especialmente recomendable en mantenimiento preventivo de subestaciones, en revisiones de transformadores y pasatapas, tras periodos prolongados de almacenamiento, después de una incidencia eléctrica o cuando otras pruebas sugieren degradación del aislamiento. También tiene valor como prueba de recepción para establecer una línea base antes de poner en servicio un activo nuevo o reparado.

La frecuencia debe responder a la criticidad del equipo, su edad, el entorno de operación, el historial de fallos y las exigencias del plan de mantenimiento. Un transformador esencial para una línea de producción no se gestiona con el mismo criterio que un activo redundante y de baja carga. En instalaciones con alto coste de parada, disponer de datos tendenciales puede evitar intervenciones reactivas y mejorar la planificación de repuestos.

La prueba ofrece su mayor valor cuando se integra en un programa de diagnóstico con procedimientos repetibles, personal competente e instrumentos adecuados. Para seleccionar el equipo, definir una configuración de ensayo o revisar la trazabilidad de una campaña de medición, el respaldo técnico especializado de Monday Instruments ayuda a convertir una lectura eléctrica en una decisión de mantenimiento mejor fundamentada.
