Aprenda cómo verificar interruptores de potencia con pruebas seguras, mediciones trazables y criterios técnicos para mantenimiento industrial fiable.

Un interruptor de potencia que abre cuando debe, pero no soporta su corriente nominal o presenta una resistencia de contacto elevada, sigue siendo un riesgo operativo. Saber cómo verificar interruptores de potencia exige comprobar mucho más que la posición de la palanca o la continuidad básica: requiere evaluar su estado mecánico, eléctrico, térmico y funcional dentro de las condiciones reales de la instalación.

En entornos industriales, centros de transformación, cuadros generales de baja tensión y redes de distribución, esta verificación debe formar parte de un plan de mantenimiento preventivo o predictivo. El objetivo no es únicamente detectar un fallo ya visible, sino anticipar disparos intempestivos, calentamientos localizados, pérdida de selectividad y paradas no programadas.

Defina qué interruptor se va a comprobar

El término interruptor de potencia puede abarcar interruptores automáticos de caja moldeada, interruptores de bastidor abierto, seccionadores bajo carga o equipos de maniobra de media tensión. Aunque todos interrumpen o aíslan un circuito, sus pruebas, riesgos y criterios de aceptación no son idénticos.

Antes de elegir el instrumento, confirme la tensión nominal, el poder de corte, la corriente asignada, el tipo de unidad de disparo y el historial de servicio. También debe revisar la documentación del fabricante, los esquemas unifilares y los procedimientos internos de bloqueo y consignación. Un interruptor que protege un motor crítico no se evalúa igual que uno instalado en una alimentación auxiliar.

La frecuencia de inspección depende del servicio. Una instalación con humedad, polvo conductor, vibración, ciclos térmicos intensos o alta corriente de carga requerirá controles más frecuentes que un cuadro limpio y poco exigido. Los disparos registrados, intervenciones previas y ampliaciones de carga aportan información decisiva para priorizar cada equipo.

Seguridad antes de verificar interruptores de potencia

La verificación debe realizarla personal cualificado, con autorización de trabajo y conocimiento del riesgo de arco eléctrico. Siempre que la prueba lo permita, el interruptor debe quedar desenergizado, aislado de todas las fuentes, bloqueado y señalizado. No basta con abrirlo: hay que aplicar el procedimiento de consignación definido por la planta.

Después del aislamiento, verifique la ausencia de tensión con un comprobador adecuado a la categoría de medida y a la tensión de la instalación. Compruebe el instrumento antes y después de la medición en una fuente conocida. Esta práctica reduce el riesgo de confiar en un equipo descargado, con puntas dañadas o con una batería insuficiente.

Respete además las posibles fuentes de energía almacenada. Los interruptores de potencia pueden incorporar muelles de cierre, accionamientos motorizados, condensadores, circuitos de mando independientes y alimentación auxiliar. La descarga, el bloqueo mecánico y la señalización deben estar contemplados antes de retirar cubiertas o acceder a bornes.

Inspección visual y revisión mecánica

La inspección inicial suele revelar problemas que una medición aislada no identifica. Busque decoloración en terminales, aislantes agrietados, olores anómalos, depósitos de polvo, corrosión, marcas de arco y deformaciones en la envolvente. Cualquier señal de calentamiento debe investigarse antes de volver a poner el equipo en servicio.

Accione el mecanismo de apertura y cierre según las instrucciones del fabricante. El movimiento debe ser firme, repetible y sin bloqueos. Revise la posición de los indicadores, el estado de los enclavamientos, la integridad de las conexiones de control y el funcionamiento del mando local o remoto cuando aplique.

No lubrique ni ajuste elementos internos por rutina. Algunos mecanismos requieren lubricantes y pares de apriete específicos, mientras que una intervención no autorizada puede alterar la operación o comprometer la garantía. Si hay desgaste en contactos, holguras, resortes fatigados o daños en cámaras de extinción, valore una reparación especializada o la sustitución del interruptor.

Pruebas eléctricas que aportan evidencia

La continuidad permite confirmar que cada polo establece un camino eléctrico cuando el interruptor está cerrado y que se interrumpe cuando está abierto. Un multímetro profesional resulta útil para esta comprobación preliminar, pero no es suficiente para valorar el estado de contactos de potencia sometidos a corrientes elevadas.

Para medir la resistencia de contacto se emplea un microohmímetro con corriente de prueba adecuada. Una resistencia alta puede indicar contactos erosionados, presión insuficiente, suciedad, oxidación o un apriete deficiente en las conexiones. El valor debe compararse entre polos y, sobre todo, con los límites del fabricante y los registros históricos del mismo equipo. Un resultado aparentemente bajo puede ser preocupante si ha aumentado de forma sostenida respecto a mediciones anteriores.

La resistencia de aislamiento entre polos, entre polos y tierra, y en los circuitos auxiliares se comprueba con un medidor de resistencia de aislamiento seleccionado conforme a la tensión nominal y al procedimiento de ensayo. Antes de aplicar la prueba, desconecte o proteja electrónica sensible, bobinas, módulos de disparo y equipos de control que puedan resultar dañados por la tensión de ensayo.

En interruptores automáticos con unidad de protección, la prueba de disparo es determinante. La inyección secundaria permite verificar la respuesta de la unidad electrónica, sus curvas, alarmas y ajustes sin hacer circular una corriente elevada por el circuito principal. La inyección primaria, por su parte, valida el conjunto completo: sensores, unidad de disparo, mecanismo y trayectoria de corriente. Es una prueba más exigente y debe planificarse por su impacto operativo y por la capacidad necesaria del equipo de ensayo.

Los tiempos de apertura y cierre pueden ser críticos en interruptores de media tensión o en aplicaciones donde la coordinación de protecciones es especialmente sensible. Un analizador de interruptores permite registrar esos tiempos y detectar diferencias entre polos, rebotes de contacto o comportamientos anómalos del mecanismo. La decisión entre una prueba básica y un análisis temporal depende de la criticidad del activo, la energía disponible y las exigencias del plan de mantenimiento.

Compruebe el calentamiento bajo carga

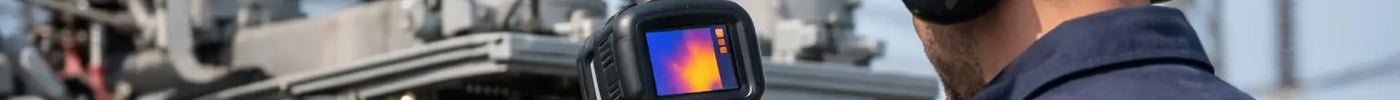

Un interruptor puede superar pruebas en frío y, sin embargo, presentar un problema durante la operación normal. La termografía infrarroja, realizada con el cuadro en carga y siguiendo los protocolos de seguridad aplicables, permite localizar puntos calientes en bornes, contactos, embarrados y conexiones adyacentes.

La interpretación no debe basarse solo en una temperatura absoluta. Compare fases equivalentes, equipos con cargas similares y mediciones tomadas en condiciones de carga conocidas. Una diferencia térmica relevante entre polos puede revelar resistencia de contacto, desequilibrio de carga o un terminal mal apretado.

La cámara termográfica es especialmente eficaz como herramienta de mantenimiento predictivo porque no exige desmontar el equipo ni detener la producción. Sin embargo, no sustituye las pruebas de disparo, aislamiento o resistencia de contacto. Cada técnica responde a un modo de fallo diferente, y combinar evidencias ofrece un diagnóstico más fiable.

Registre resultados y establezca criterios de decisión

Una verificación profesional termina con un registro técnico completo. Anote identificación del interruptor, ubicación, fecha, condición de carga, instrumentos utilizados, número de serie, vigencia de calibración, valores obtenidos, ajustes de protección y observaciones visuales. Las fotografías térmicas y de daños aparentes también facilitan el análisis posterior.

Los criterios de aceptación deben proceder primero de las especificaciones del fabricante, después de los requisitos de la instalación y, cuando corresponda, de la normativa aplicable. Evite sustituir estos criterios por valores genéricos encontrados en fichas no verificadas. La tendencia histórica del activo suele ser más valiosa que una lectura única.

Si aparecen desviaciones, clasifique la acción según el riesgo. Un calentamiento moderado puede justificar una corrección programada, mientras que una resistencia de contacto elevada, un fallo de disparo o daños en el aislamiento pueden requerir retirada inmediata de servicio. Documentar la decisión protege la continuidad operativa y aporta trazabilidad ante auditorías.

Instrumentación adecuada para un resultado defendible

La calidad del diagnóstico depende tanto del procedimiento como del instrumento. Para estas tareas se utilizan comprobadores de tensión, multímetros industriales, pinzas amperimétricas, microohmímetros, medidores de aislamiento, equipos de inyección, analizadores de interruptores y cámaras termográficas. Cada uno debe disponer de la categoría de seguridad adecuada, accesorios compatibles y calibración vigente.

En aplicaciones críticas, la trazabilidad de calibración no es un detalle administrativo. Asegura que la decisión de mantener, reparar o sustituir un activo se apoya en una medición técnicamente defendible. Monday Instruments trabaja con instrumentación profesional para diagnóstico eléctrico y con respaldo de calibración mediante laboratorios acreditados, un factor relevante cuando el resultado condiciona la seguridad o la disponibilidad de la planta.

Verificar un interruptor de potencia no consiste en marcar una tarea como completada. Consiste en reunir evidencia suficiente para confirmar que el equipo abrirá, protegerá y conducirá corriente cuando la instalación lo necesite, sin convertir el propio mantenimiento en una nueva fuente de riesgo.
