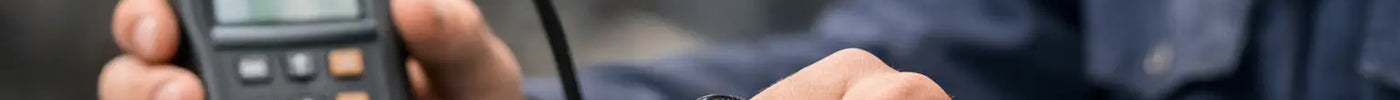

Aprenda cómo medir espesor ultrasónico con precisión: preparación, ajuste de velocidad, acoplamiento y control de resultados en inspección industrial real

Una tubería puede conservar un acabado exterior impecable y, aun así, haber perdido material en su cara interna por corrosión, erosión o ataque químico. Saber cómo medir espesor ultrasónico permite verificar esa condición sin cortar la pieza, desmontar la instalación ni detener un proceso más tiempo del necesario. Para mantenimiento, control de calidad e inspección de activos, el valor de la medición no está solo en obtener un número: está en poder decidir si el componente sigue siendo apto para operar.

La medición por ultrasonidos es una técnica no destructiva especialmente útil en tuberías, depósitos, estructuras metálicas, recipientes a presión, intercambiadores y piezas mecanizadas. Bien aplicada, aporta rapidez y repetibilidad. Mal preparada, puede generar lecturas aparentemente correctas, pero sin validez técnica para tomar decisiones de integridad.

Qué mide un espesímetro ultrasónico

Un espesímetro ultrasónico determina el grosor de un material midiendo el tiempo que tarda un pulso acústico de alta frecuencia en recorrerlo, reflejarse en su pared opuesta y regresar al transductor. El equipo convierte ese tiempo de vuelo en espesor utilizando la velocidad de propagación del sonido del material.

De forma simplificada, el cálculo responde a esta relación:

Espesor = velocidad del sonido × tiempo de tránsito / 2

La división entre dos se debe a que la señal realiza un recorrido de ida y vuelta. Por ello, la velocidad acústica configurada es decisiva. Si el valor no corresponde al material real, el resultado tendrá un error sistemático aunque el equipo esté correctamente calibrado.

En acero al carbono, la velocidad suele situarse cerca de 5.900 m/s, pero no conviene asumir un valor genérico cuando se requiere precisión. Las aleaciones, los plásticos, el aluminio, el cobre, la fundición y los materiales compuestos presentan velocidades distintas. Incluso dentro de una misma familia de materiales puede haber variaciones derivadas de la composición, la estructura, el tratamiento térmico o la temperatura.

Cómo medir espesor ultrasónico paso a paso

La metodología depende del activo, del nivel de criticidad y de la precisión requerida. Sin embargo, una secuencia de trabajo controlada reduce la mayoría de los errores habituales.

1. Identifique el material y el rango esperado

Antes de encender el instrumento, confirme qué material se va a inspeccionar, cuál es su espesor nominal y qué pérdida de pared sería relevante para la operación. Esta información sirve para seleccionar el transductor adecuado, establecer la velocidad acústica inicial y comprobar si las lecturas obtenidas son físicamente coherentes.

Un equipo diseñado para espesores generales puede ser suficiente para placas y tuberías de acero en buen estado. Para paredes delgadas, superficies muy curvas, materiales con atenuación elevada, recubrimientos o corrosión severa, puede ser necesario un espesímetro con mayor resolución, modos específicos de medición y palpadores de menor diámetro o frecuencia adaptada.

2. Prepare el punto de medición

La superficie debe permitir el contacto estable entre el palpador y la pieza. Retire óxido suelto, cascarilla, suciedad, pintura desprendida, salpicaduras de soldadura o cualquier irregularidad que impida una transmisión uniforme del ultrasonido. No siempre es necesario eliminar un recubrimiento adherido, pero debe verificarse que el instrumento y el modo de medición sean compatibles con esa condición.

La preparación no consiste en pulir innecesariamente la pieza. El objetivo es disponer de una zona limpia, razonablemente lisa y representativa del estado del componente. En una tubería con corrosión localizada, medir solo el punto visualmente más favorable puede ocultar la pérdida mínima de pared.

3. Seleccione y aplique el acoplante

El aire entre el transductor y la pieza bloquea casi por completo la transmisión de ultrasonidos. Por eso se utiliza un acoplante, normalmente un gel, que elimina esa película de aire y favorece el paso de la señal.

Aplique una cantidad suficiente para cubrir la cara del palpador, sin excesos que dificulten su estabilidad. El tipo de acoplante debe ser compatible con la temperatura de la superficie, el acabado del material y las exigencias del proceso. En aplicaciones sensibles, también conviene comprobar que no contamine el producto ni acelere procesos de corrosión.

4. Calibre el instrumento antes de inspeccionar

La calibración de campo debe realizarse con patrones de espesor conocido y preferiblemente del mismo material, o de una velocidad acústica equivalente, que la pieza inspeccionada. Muchos equipos incluyen bloques de referencia integrados o permiten una calibración de uno o dos puntos.

La calibración de un punto ajusta principalmente el cero o el retardo del sistema. La de dos puntos ofrece mejor control cuando se trabaja dentro de un rango de espesores concreto, porque corrige tanto el cero como la velocidad. Para inspecciones críticas, conviene utilizar patrones trazables y situados cerca del rango real de medida.

Calibrar no sustituye la verificación. Durante una campaña extensa, repita la comprobación con el patrón al inicio, durante el trabajo si cambian las condiciones y al finalizar. Si el equipo no reproduce el valor conocido dentro de la tolerancia establecida, las lecturas tomadas desde la última comprobación válida deben revisarse.

5. Configure la velocidad del sonido correcta

La velocidad puede seleccionarse desde una biblioteca interna del instrumento o introducirse manualmente. Cuando la composición del material sea incierta, la mejor práctica es determinarla sobre una zona de espesor conocido mediante una medición mecánica fiable, como micrómetro o calibre, siempre que exista acceso a ambas caras.

Este ajuste adquiere especial relevancia en piezas no metálicas y en aleaciones especiales. Un pequeño error porcentual en la velocidad se traslada prácticamente en la misma proporción al espesor indicado. Si se requiere una incertidumbre reducida, documente el método empleado para obtener la velocidad y el patrón utilizado.

6. Realice varias lecturas y busque el mínimo representativo

Coloque el palpador perpendicular a la superficie, mantenga una presión estable y espere a que la lectura se estabilice. En superficies curvas, desplace ligeramente el transductor y pruebe orientaciones distintas. La geometría, la rugosidad y la corrosión pueden afectar al eco recibido.

No base una decisión de mantenimiento en una única lectura aislada. En cada punto definido conviene tomar varias medidas cercanas y registrar el menor espesor fiable cuando el objetivo sea evaluar pérdida de pared. En zonas susceptibles de corrosión bajo aislamiento, erosión por flujo, codos, reducciones, soldaduras o puntos bajos, aumente la densidad de la malla de inspección.

Errores que afectan a la medición de espesor por ultrasonidos

El error más frecuente es asumir que una lectura estable es necesariamente correcta. Un espesímetro puede detectar ecos procedentes de una capa intermedia, una laminación, una interfaz de recubrimiento o una geometría interna compleja. Por eso la experiencia del operador y la interpretación de la señal importan tanto como la resolución nominal del equipo.

La corrosión interna severa es otro caso delicado. Cuando la pared opuesta presenta picaduras, el sonido se dispersa y la lectura puede variar al mover apenas unos milímetros el palpador. Un instrumento con visualización de forma de onda o modos de eco adecuados ayuda a distinguir una respuesta fiable de una señal degradada.

También deben considerarse la temperatura y el acceso. Las superficies calientes modifican la velocidad acústica y pueden deteriorar un palpador convencional. En estos casos se requieren transductores, acoplantes y procedimientos aptos para alta temperatura. En paredes muy delgadas, una frecuencia demasiado baja puede no separar correctamente los ecos; en materiales gruesos o atenuantes, una frecuencia muy alta puede perder penetración.

Cuándo usar medición a través de recubrimiento

Medir a través de pintura o recubrimiento puede ahorrar tiempo y evitar reparaciones superficiales, pero no es apropiado en todas las aplicaciones. Debe emplearse únicamente si el modo del equipo compensa la capa y si el recubrimiento está bien adherido, tiene un espesor razonablemente uniforme y no introduce ecos ambiguos.

En inspecciones donde se deba conocer el espesor del recubrimiento además del metal base, se necesita una estrategia diferente. Algunos instrumentos pueden diferenciar ambas capas, mientras que otros solo informan del espesor total o requieren retirar una pequeña área de pintura para establecer una referencia. La elección depende del criterio de aceptación y de la trazabilidad que exija el cliente o la normativa aplicable.

Registro, trazabilidad y criterio de aceptación

La lectura cobra valor cuando se asocia a una ubicación exacta, fecha, activo, material, configuración del equipo, identificación del palpador y estado de calibración. Un plano de malla, una cuadrícula o coordenadas de referencia permiten repetir la inspección en los mismos puntos y comparar tendencias de pérdida de espesor a lo largo del tiempo.

El espesímetro no determina por sí solo si una tubería o depósito es seguro. El valor medido debe compararse con el espesor mínimo admisible calculado para las condiciones de presión, temperatura, corrosión prevista y normativa de diseño aplicable. En activos críticos, la evaluación corresponde al responsable de integridad o a personal competente en ingeniería.

Para obtener resultados defendibles en auditorías, control de calidad o mantenimiento predictivo, conviene trabajar con instrumentos profesionales, patrones adecuados y certificados de calibración con trazabilidad reconocida. Monday Instruments orienta la selección de equipos de medida según material, rango, resolución, tipo de inspección y requisitos de soporte técnico.

La mejor medición es la que puede repetirse, verificarse y convertir una lectura de campo en una decisión operativa fundamentada. Antes de medir el siguiente punto, confirme que el método, el palpador y la calibración responden a la condición real de la pieza: unos minutos de control pueden evitar una interpretación costosa.
